Detail produk:
|
| Pengeboran tiang pondasi: | 100 m (328 kaki) | Pengeboran sumur geologi hidro: | 150 m (492 kaki) |
|---|---|---|---|
| Core drilling: | 600 m (1968 kaki) | Kekuasaan: | 22kW |
| Tali Kawat Dia: | 12,5 mm (0,49 inci) | ID silinder: | 70 mm (2,76 inci) |
| Batang silinder dia: | 35 mm (1,38 inci) | max. gaya angkat: | 60 KN (13488 lbf) |
| Cahaya Tinggi: | rig pengeboran inti,pengeboran inti berlian |
||

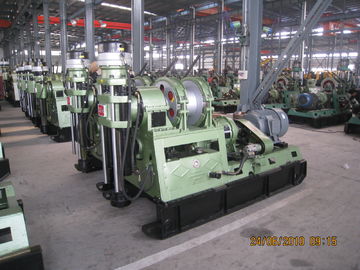

Pengeboran inti XY-2 adalah rig pengeboran baru yang dikembangkan untuk memenuhi meningkatnya permintaan pengguna dan pengembangan industri geologi. Ini diterapkan untuk teknik geologi, sumur hidro-geologi dan teknik berdiameter besar. Mata bornya sebagian besar berlian dan ujungnya tungsten.
Rig inti berlian XY-2 ringan dan mudah diangkut. Ini mengadopsi mesin diesel Deutz F3L 912 atau motor listrik 22KW dan rentang kecepatannya lebar. Berkat pengaturan tali, winch-nya dapat menghindari jalinan tali dan memperlambat keausannya. Ketika berjalan pada tingkat kecepatan tinggi, sabuk transmisinya dapat membuat rig intan berlian lunak dalam formasi yang tidak rata dan karenanya mengurangi risiko kerusakan dan kegagalan mekanis.
Spesifikasi
1. Kapasitas pengeboran
| Jenis pengeboran | Kedalaman pengeboran |
| Pengeboran tiang pondasi | 100 m (328 kaki) |
| Pengeboran sumur geologi hidro | 150 m (492 kaki) |
| Pengeboran Inti | 600 m (1968 kaki) |
2. Rotator
| Jenis tenaga mesin | Rig inti berlian diesel | Rig inti berlian elektromotor |
| Kecepatan positif (r / min) | 92, 152, 230, 330, 293, 485, 734, 1056 | 92, 152, 230, 330, 293, 485, 734, 1056 |
| Kecepatan negatif (r / mnt) | 81, 258 | 81, 258 |
| Maks. torsi Spindle | 2.1 KN · m (1548 lbf · ft) | 2.1 KN · m (1548 lbf · ft) |
| ID gelendong | 93mm (3,66 inci) | 93mm (3,66 inci) |
3. Hoist
Kapasitas angkat (Sepertiga dari tali): 31300, 12600, 8800 N (7034, 2831, 1978 lbf)
Kecepatan pengangkatan tali kawat (Tali ketiga): 0.64, 1.05, 1.6, 2.3 m / s (2.1, 3.44, 5.25, 7.54 inch / s)
Tali kawat dia .: 12,5 mm (0,49 inci)
Drum dia dari rig inti berlian: 194 mm (7,64 inci)
Pelek rem dia .: 360 mm (14,17 inci)
Panjang drum: 150 mm (5,91 inci)
Lebar pita rem: -90 mm (3,54 inci)
Kapasitas drum: 80 m (262,4 kaki)
4. Perangkat bepergian
Stroke silinder retraksi rig inti berlian: 600 mm (23,62 inci)
Jarak antara rig pengeboran dan lubang: 420 mm (16,54 inci)
5. Sistem bertekanan
ID Silinder: 70 mm (2,76 inci)
Batang silinder dia: 35 mm (1,38 inci)
Maks. Tekanan rig inti intan: 45 KN (10116 lbf)
Maks. Gaya angkat: 60 KN (13488 lbf)
Langkah silinder: 550 mm (21,65 inci)
6. Pompa oli
Jenis: Rig inti berlian CBF-E416-AL
Perpindahan: 16 L / mnt (4,22 US Galon / mnt)
Kecepatan (r / mnt): 1500
Tekanan kerja: 8 Mpa (1160 psi)
Maks. Tekanan: 20 Mpa (2901 psi)
7. Bor batang
(1) Kelly heksagonal: Φ89 × 79 mm, Φ76 × 66 mm, Φ60 × 53 mm
(Φ3.50 × 3.11 inci, Φ3.0 × 2.60 inci, Φ2.36 × 2.09 inci)
(2) Φ89 mm, Φ71 mm, Φ50 mm (Φ3.50 inci, Φ2.80 inci, Φ1.97 inci)
8. Mesin tenaga
Rig intan berlian dengan mesin diesel Deutz F3L 912 28KW (37.5HP) 1500 rpm
Rig intan berlian dengan motor listrik Y180L-4 22KW (29.5HP) 1470 rpm
9. Dimensi (L × W × H): 2177 × 950 × 1863 mm (85,71 × 37,40 × 73,35 inci)
10. Berat bor (tanpa unit daya): sekitar 1300 kg (2867 lb)
