Detail produk:
|
Nama Produk: | Rig Pengeboran Arah Horisontal | Tipe Daya: | Hidrolik |
---|---|---|---|
Max. Maks. Push capacity Kapasitas dorong: | 280KN (62944 lbf) | Dinilai torsi: | 10000 N · M (7370 lbf · ft) |
Model: | FDP-28 | Bahan: | baja tinggi-padat |
Cahaya Tinggi: | HDD horizontal directional pengeboran,Mesin pengeboran arah horisontal |

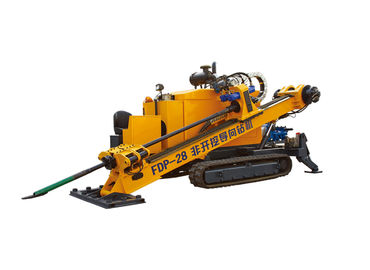

Rig Pengeboran Directional Penambangan Hidraulik Penuh Dengan Torsi Tinggi, Crawler
The FDP-28 horizontal directional drilling rig is driven with full hydraulic system. Rig pengeboran arah horisontal FDP-28 digerakkan dengan sistem hidrolik penuh. Propelled with its own crawlers. Didorong dengan perayapnya sendiri. With reasonable structure, easy operation, high efficiency; Dengan struktur yang wajar, pengoperasian yang mudah, efisiensi tinggi; main hydraulic components, motor and mud pump all selected and adopted from domestic famous-brand products as auxiliary equipemts; komponen hidrolik utama, motor dan pompa lumpur semua dipilih dan diadopsi dari produk merek terkenal domestik sebagai peralatan bantu; with durable rubber belts of crawlers, the rig is suitable for moving in the city with no injury of pavement. dengan sabuk karet perayap yang tahan lama, rig ini cocok untuk bergerak di kota tanpa cedera trotoar. And the rig could get on and off standard trailer on its own and it is quick and convenient for transportation and allocation. Dan rig bisa naik dan turun trailer standar sendiri dan cepat dan nyaman untuk transportasi dan alokasi. With low center of gravity, the rig is durable and reliable and in good stability with graceful structure. Dengan pusat gravitasi yang rendah, rig ini tahan lama dan andal serta dalam stabilitas yang baik dengan struktur yang anggun.
Bagian-bagian utama dan komponen tambahan dipilih dan diadopsi dari produk-produk merek terkenal di rumah dan di luar negeri.
Mengadopsi daya yang lebih kuat dan kebisingan rendah dari mesin diesel Cummins, rig lebih cocok untuk diterapkan untuk kinerja di kota.
Dengan torsi tinggi dan kinerja stabil, kepala bor digerakkan oleh empat motor paralel dalam dua kecepatan.
Dengan remote control berkabel, rakitan track mudah dioperasikan.
The mud pump is driven hydraulically with mechanical gear shift/stepless speed change. Pompa lumpur digerakkan secara hidrolik dengan perpindahan gigi mekanis / perubahan kecepatan stepless. The displacement could be adjusted flexibly according to different geological conditions and performance techniques. Perpindahan dapat disesuaikan secara fleksibel sesuai dengan kondisi geologi dan teknik kinerja yang berbeda.
Mengadopsi batang, dengan diameter 73mm dan panjang 3 meter, alat pengeboran lengkap dalam aksesori yang sesuai dan dapat diproduksi sesuai dengan kebutuhan klien secara tidak biasa.
Dilengkapi dengan cadik hidrolik, rig dapat disesuaikan untuk menyeimbangkan dan stabilitas dengan kenyamanan dan kemudahan.
Dilengkapi secara individual dari unit pengolahan lumpur, mengadopsi metode prosesi penyimpanan injeksi dan resirkulasi, efisiensi akan meningkat dan intensitas tenaga kerja akan berkurang.
Informasi Teknis FDP-28 / FDP / 28Z
Mesin Utama |
|
Kekuatan Mesin |
132KW (177HP) @ 2200r / mnt |
Max. Maks. Push capacity Kapasitas dorong |
280KN (62944 lbf) |
Max. Maks. Pull capacity Kapasitas tarik |
280KN (62944 lbf) |
Dinilai torsi |
10000 N · M (7370 lbf · ft) |
Hollow Spindle RPM |
Lebih rendah 0-56r / mnt |
Tinggi 0-112r / mnt |
|
Stroke makan |
3300 mm (130 inci) |
Diameter Lubang Panduan |
130 mm (5,12 inci) |
Sudut pengeboran |
0 ° 20 ° |
Tekanan sistem hidrolik |
20Mpa (2901 psi) |
Kecepatan perjalanan |
2-2,6 km / jam (6560-8528 kaki / jam) |
Gaya Struktural |
terintegrasi dengan crawler karet dan pompa lumpur |
Dimensi (L × W × H) |
5700 × 2100 × 2000 mm (225 × 83 × 79 inci) |
Bobot |
8200 kg (18080 lb) |
Pompa lumpur |
|
Spesifikasi |
BW-250 |
Max. Maks. Discharge Melepaskan |
250 L / mnt (66US Galon / mnt) |
Tekanan puncak |
10 Mpa (1450 psi) |
Sistem Proses Lumpur |
|
Data mesin |
Mesin bensin 4KW (5.4HP) |
Parameter pompa |
KGP30, 30 M3/ h (1059 kaki)3/ h) |
Kapasitas pengolahan lumpur |
6 M3/ h (212 kaki3/ h) |
Tangki Lumpur |
2 jt3 (71 kaki3/ h) |
Alat pengeboran dan sistem bantu |
|
Spesifikasi batang |
73 × 3000 mm (2,87 × 118 inci) |
Panduan Bit |
130 mm (5,12 inci) |
Alat untuk membesarkan lubang |
325; 400; 500; 600; 720mm (12,8; 15,7; 19,7; 23,6; 28,3 inci) |
Distributor |
40T (88200 lb) |
Pelacak |
Bagian opsional |
