Struktur Dipadatkan Sistem Operasi Fleksibel Hq 1350m Pq 950m Rig Pengeboran Permukaan Eksplorasi

Struktur Dipadatkan Sistem Operasi Fleksibel Hq 1350m Pq 950m Rig Pengeboran Permukaan Eksplorasi
Compacted Structure Flexible Operating System Hq 1350m Pq 950m Exploration Surface Coring Drill Rig

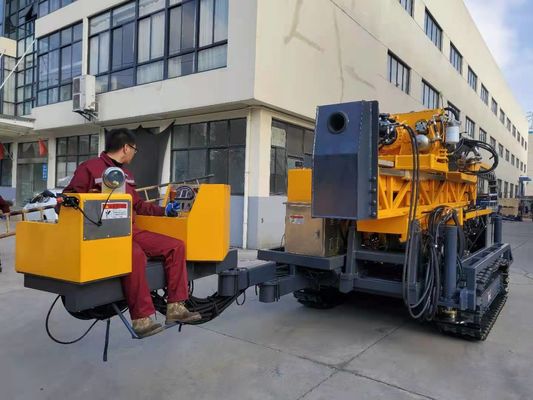

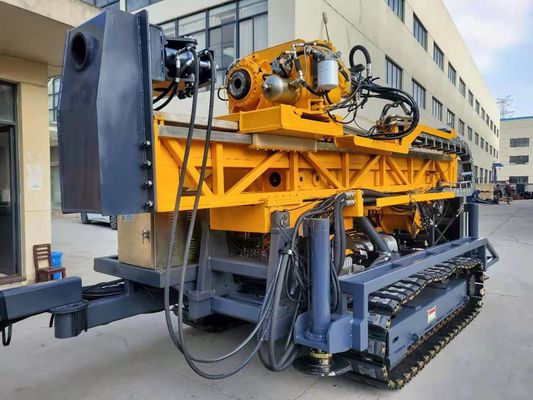

Struktur Dipadatkan Sistem Operasi Fleksibel Hq 1350m Pq 950m Rig Pengeboran Permukaan Eksplorasi Struktur Dipadatkan Sistem Operasi Fleksibel Hq 1350m Pq 950m Rig Pengeboran Permukaan Eksplorasi Struktur Dipadatkan Sistem Operasi Fleksibel Hq 1350m Pq 950m Rig Pengeboran Permukaan Eksplorasi

Gambar besar :  Struktur Dipadatkan Sistem Operasi Fleksibel Hq 1350m Pq 950m Rig Pengeboran Permukaan Eksplorasi

Detail produk:
Tempat asal: Cina
Nama merek: SINOCOREDRILL
Sertifikasi: ISO9001 ,CE
Nomor model: Cr15
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Dapat dinegosiasikan
Harga: Negotiable
Kemasan rincian: Paket Ekspor Standar
Waktu pengiriman: 3 bulan

Struktur Dipadatkan Sistem Operasi Fleksibel Hq 1350m Pq 950m Rig Pengeboran Permukaan Eksplorasi

Deskripsi
Tipe: Rig Bor Inti Permukaan Hidraulik Penuh Model: Cr15
Mesin: Cummins QSB6.7 (EU Stage IIIA) 178kw Kapasitas Pengeboran: BQ 2050M NQ 1650M HQ 1350M PQ 950M
Dimensi Transport: 5980 × 2240 × 2480mm Bobot: 10500KG
Cahaya Tinggi:

Rig bor eksplorasi 1350m

,

rig bor eksplorasi 950m

,

rig pengeboran geologi mesin diesel cummins

Struktur Dipadatkan Sistem Operasi Fleksibel Hq 1350m Pq 950m Rig Pengeboran Permukaan Eksplorasi





Perbarui peralatan canggih HYDX-5A





Rig bor inti seri CR adalah jenis baru mesin bor inti hidraulik penuh yang dirancang dan diproduksi oleh pabrik kami berdasarkan pengalaman bertahun-tahun dalam eksplorasi geologi dan pasar saat ini serta sebagian besar kebutuhan pengguna.Mesin ini digunakan untuk dataran, medan berbukit, bekerja di bawah lingkungan suhu tinggi, daerah dingin.Mesin utama mengadopsi perayap sasis self-propelled, tenaga mesin, pompa lumpur, winch dan struktur terintegrasi lainnya, juga dapat disesuaikan struktur truk platform, terutama digunakan untuk survei dan eksplorasi mineral padat logam dan non-logam, Selain itu, juga dapat digunakan dalam eksplorasi geologi teknik, survei hidrogeologi, pengintaian dan eksplorasi ladang minyak dan gas, pengeboran sumur air dll.Rig memiliki tata letak yang wajar, struktur kompak, kinerja unggul, operasi sederhana dan perawatan yang mudah.Ini adalah peralatan pengeboran coring yang ideal.





1. Fitur mesin:



Alat berat ini mengadopsi penggerak hidraulik penuh dan berjalan di jalur baja.Kepala daya digerakkan oleh pompa variabel dan motor variabel, dan mesin memiliki empat pengaturan kecepatan tanpa langkah, dengan struktur canggih dan sederhana.Silinder langsung dimasukkan ke dalam sistem, gerakannya stabil dan andal;Tiang dapat menyesuaikan Sudut pembukaan di kisaran 0 ° ~ 90 °.Pusat gravitasi seluruh mesin rendah dan stabilitasnya bagus.Menyediakan operator dengan bidang visual yang baik dan lingkungan kerja yang luas dan nyaman;bentuk keseluruhannya indah, dan mencerminkan konsep desain yang berorientasi pada orang.



1) Kinerja yang andal

Aksesori utama dibeli secara internasional.Mesin diesel, pompa hidraulik, katup utama, motor, peredam perjalanan, dan aksesori hidraulik utama semuanya dipilih dari merek-merek terkenal di dalam dan luar negeri.

2) Tinggi efisien

Torsi besar, konfigurasi daya tinggi, desain struktural yang wajar, mode operasi lanjutan, dan pipa bor sepanjang 6m memastikan konstruksi bor yang efisien.

3) Perlindungan lingkungan

Emisi mesin diesel adalah mesin diesel injeksi elektronik ketiga nasional, emisi polusi rendah, desain pengurangan kebisingan profesional, sehingga RIGS pengeboran dapat cocok untuk konstruksi perkotaan.

4) Hemat energi

Rig menggunakan teknologi kontrol sensitif beban canggih untuk mengurangi konsumsi daya dan panas sistem seminimal mungkin.



2. Bidang aplikasi



Mesin bor CR-15 terutama digunakan untuk pengeboran lubang miring dan lurus, yang cocok untuk geologi, metalurgi, batubara, industri nuklir, hidrologi dan industri lainnya.Ini adalah peralatan pengeboran inti terutama untuk pengeboran berlian dan paduan keras.





Komponen utama mesin bor CR-15



Ini terdiri dari 26 bagian berikut: 1. Dasar kepala sumur 2. Gripper kepala sumur 3. Kepala daya 4. Meja operasi 5. Dasar kepala daya 6. Kotak peralatan baterai 7. Bagian bawah tiang 8. Braket tiang 9. Dorong dan tarik oli utama silinder 10. Silinder oli geser tiang 11. Kerekan utama 12. Bagian atas tiang (tiang teleskopik) 14. Kelompok roda dahi 15. Tangki oli hidrolik 16. Kerekan saluran 17. Silinder oli penyetel sudut tiang 18. Tangki minyak diesel 19. Diesel engine 20. Rakitan sasis Caterpillar 22. Kaki silinder oli 23. Pompa lumpur 24. Radiator 25. Sistem hidrolik 26. Sistem kelistrikan







Mesin diesel

Model Cummins QSB6.7 (EU Tahap IIIA)
Pemindahan 6.7L
Kekuasaan 178kW (240HP)
Nilai RPM 2000rpm



Kapasitas Pengeboran

BQ 2050 m
NQ 1650 m
markas besar 1350 m
PQ 950 m



Kepala Bor



Rotasi Motor

Motor Hidrolik Dua Kecepatan

Produser: Rexroth dari Jerman

RPM

Tiga Shift

Perubahan Tanpa Langkah: 0-1250 RPM

Rasio

1 8.2: 1

2 4.2: 1

3 1:1

Pembuka Kepala



cara geser ke samping dengan penggerak hidrolik



Chuck Hidrolik (PQ)



Dibuka secara hidraulik, Disc Spring Clamping, Biasanya Tipe C Tertutup

Kapasitas Memegang Aksial 243000 N

Maks.Torsi 6750 N·m
Tahan Diameter 121 mm
Maks.Kapasitas angkat Spindle 250 kN

Maks.Kekuatan Makan



110 kN



Pompa Utama



Pompa hidrolik:

Perpindahan variabel Piston Aksial Pompa Triplex untuk penggerak rotator, pompa lumpur winch & jack leveling.

Dengan sistem penginderaan beban.

Produser: Danfoss dari Denmark

Pompa Pertama: 260LPM pada 31.5MPa

Pompa ke-2: 130LPM pada 31.5MPa

Pompa ke-3: 130 LPM pada 31.5MPa



Yang lain

Berat 10,50 ton

(P × P × T )

Dimensi Transportasi

5980 × 2240 × 2480mm
Cara Transportasi Perayap Baja



Struktur Dipadatkan Sistem Operasi Fleksibel Hq 1350m Pq 950m Rig Pengeboran Permukaan Eksplorasi 0

Struktur Dipadatkan Sistem Operasi Fleksibel Hq 1350m Pq 950m Rig Pengeboran Permukaan Eksplorasi 1

Struktur Dipadatkan Sistem Operasi Fleksibel Hq 1350m Pq 950m Rig Pengeboran Permukaan Eksplorasi 2

Struktur Dipadatkan Sistem Operasi Fleksibel Hq 1350m Pq 950m Rig Pengeboran Permukaan Eksplorasi 3
