Detail produk:
|
| Tipe: | Rig Pengeboran Inti Permukaan Hidraulik Penuh | Model: | CR20 |
|---|---|---|---|
| Mesin: | Cummins QSLB8.9 (EU Stage IIIA) | Kapasitas Pengeboran: | BQ 2850M NQ 12250M HQ 1850M PQ 1350M |
| Dimensi Transport: | 6250 × 2240 × 2480mm | Bobot: | 13500 kg |

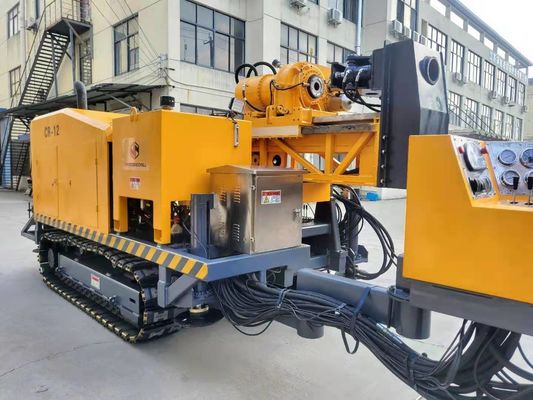

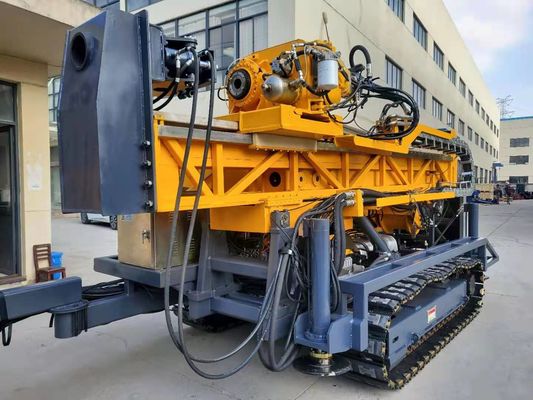

CR20 0 ° - 90 ° 242kw 8.9L NQ 2250m Permukaan Formasi Batuan Dalam Set Rig Pengeboran Inti Hidraulik Penuh
Perbarui peralatan canggih HYDX-6. Mesin bor.
Rig bor inti seri CR adalah jenis baru dari mesin bor inti hidraulik penuh yang dirancang dan diproduksi oleh pabrik kami berdasarkan pengalaman bertahun-tahun dalam eksplorasi geologi dan pasar saat ini serta sebagian besar persyaratan pengguna.Mesin ini digunakan untuk dataran, medan berbukit, bekerja di lingkungan suhu tinggi, daerah dingin.Mesin utama mengadopsi perayap sasis self-propelled, tenaga mesin, pompa lumpur, winch dan struktur terintegrasi lainnya, juga dapat disesuaikan struktur truk platform, terutama digunakan untuk survei dan eksplorasi mineral padat logam dan non-logam, Selain itu, juga bisa digunakan dalam eksplorasi geologi teknik, survei hidrogeologi, pengintaian dan eksplorasi ladang minyak dan gas, pengeboran sumur air dll.Rig memiliki tata letak yang wajar, struktur kompak, kinerja unggul, pengoperasian sederhana dan perawatan yang mudah.Ini adalah peralatan pengeboran coring yang ideal.
|
Mesin diesel |
Model | Cummins QSLB8.9 (EU Stage IIIA) | ||||||
| Pemindahan | 8.9L | |||||||
| Kekuasaan | 242kW (325HP) | |||||||
| RPM dinilai | 2100rpm | |||||||
|
Kapasitas Pengeboran |
BQ | 2850 m | ||||||
| NQ | 2250 m | |||||||
| Markas Besar | 1850 m | |||||||
| PQ | 1350 m | |||||||
|
Kepala Bor |
Motor Rotasi |
Motor Hidraulik Dua Kecepatan Produser: Rexroth dari Jerman |
||||||
| RPM |
Tiga shift Perubahan Stepless: 0-1250 RPM |
|||||||
| Rasio |
8.2: 1 2nt 4.2: 1 3nd 1: 1 |
|||||||
| Pembuka Kepala |
cara geser ke samping dengan penggerak hidrolik |
|||||||
|
Hidrolik Chuck (PQ) |
294000N Terbuka secara hidrolik, Penjepit Pegas Disk, Biasanya Tipe Tertutup C Kapasitas Holding Aksial 294000 N |
|||||||
| Max.Torsi | 7550 N · m | |||||||
| Tahan Diameter | 121 mm | |||||||
| Max.Kapasitas angkat Spindle | 320 kN | |||||||
|
Max.Daya Makan
|
140 kN | |||||||
|
Pompa Utama
|
Pompa hidrolik: Pemindahan variabel Piston Aksial Pompa tripleks untuk menggerakkan rotator, pompa lumpur winch & jack leveling. Dengan sistem penginderaan beban. |
Produser: Danfoss dari Denmark Pompa 1: 380LPM pada 35 MPa Pompa ke-2: 260LPM pada 31.5MPa Pompa ke-3: 130 LPM pada 31.5MPa |
||||||
|
Tangki Hidrolik |
Kapasitas | 500 L (111 Galon AS) | ||||||
|
Kapasitas Main Hoist |
Kecepatan Mengangkat (kabel tunggal) | 0-80 m / mnt (drum kosong) | ||||||
| Gaya angkat (kawat tunggal) | 160 kN | |||||||
| Diameter Kawat Baja | 26-28 mm | |||||||
| Panjang Kawat Baja | 55 m | |||||||
|
Kapasitas Wireline Hoist |
Gaya Angkat (kabel tunggal) | 15 kN (3372 lbf) (drum kosong) | ||||||
| Diameter Kawat Baja | 6 mm (0,24 inci) | |||||||
| Panjang Kawat Baja | 3200 m | |||||||
|
Tiang kapal |
Tinggi Tiang | 9,5 m | ||||||
| Sudut Penyesuaian Tiang | 0 ° —90 ° | |||||||
| Sudut Pengeboran |
45º dari horizontal ke 90ºvertical ke bawah
|
|||||||
| Stroke Makan | 3700 mm | |||||||
| Stroke Selip | 1000 mm | |||||||
| Tarik Pakan | 32 ton | |||||||
| Feed Thrust | 14 ton | |||||||
| Batang Tarik | 3m atau 6m (9,84 kaki atau 19,68 kaki) | |||||||
|
Pompa lumpur |
Tipe | Pompa Triplex Plunger Reciprocating | ||||||
| Model | BW500 | |||||||
| Stroke | 110mm (4,3 inci) | |||||||
| Volume keluaran | 500 L / menit | |||||||
| Tekanan pelepasan | 8,0 Mpa | |||||||
| Penjepit Kaki | Lingkup Penjepit |
55,5-118 mm melalui lubang Ф165mm |
||||||
|
Lainnya |
Bobot | 13,50 ton | ||||||
| Dimensi Transportasi | 6250 × 2240 × 2480mm | |||||||
| Cara Transportasi | Perayap Baja | |||||||
|
Rincian komponen utama yang diimpor
|
||||||||
| 1 |
Motor Rotasi |
Jerman Rexroth GmbH |
1 | A6VM160 | ||||
| 2 |
Pompa hidrolik |
Danfoss Co. Ltd |
3 | |||||
| 3 |
Katup kontrol utama |
Danfoss Co. Ltd |
2 | PVG100, PVG32-2 | ||||
| 4 |
Peredam motor winch utama |
Jerman Rexroth GmbH |
1 | |||||
| 5 |
Motor winch sekunder |
American Eaton Corporation |
1 | |||||
| 6 |
Motor penggerak Crawler Track |
Korea Jijin Hydraulic Co., Ltd. |
2 | |||||
| 7 |
Kopling elastis |
Perusahaan Jerman KTR |
1 | |||||
| 8 |
Mesin diesel |
Dongfeng Cummins Power C |
1 | |||||
| 9 |
Pompa lumpur |
Jiangsu Elephants Machinery Co., Ltd. |
1 | BW320 | ||||
| 10 |
Penjepit Hidrolik |
Produksi sendiri |
1 | |||||
| 11 |
Pemegang kepala sumur |
Produksi sendiri |
1 | |||||
| 12 |
Platform operasi |
Produksi sendiri |
1 | |||||
| 13 |
Sasis crawler |
Produksi sendiri |
1 | |||||
| 14 |
Tiang (teleskopik) |
Produksi sendiri |
1 | |||||
| 15 |
Kepala Bor |
Produksi sendiri |
1 | |||||
| 16 |
Centralizer atas dan bawah |
Produksi sendiri |
2 | BQ, NQ, HQ | ||||
| 17 |
Rahang Kepala Bor |
2 | BQ, NQ, HQ | |||||
| 18 |
Rahang pemegang Wellhead |
2 | BQ, NQ, HQ | |||||
| 19 |
Perangkat perlindungan |
Produksi sendiri |
||||||
| 20 |
Dukungan tambahan |
1 | ||||||
| 21 |
Aksesoris mesin |
Produksi sendiri |
1 |
Cincin penyegel, bagian pompa lumpur sandal, peralatan, dll |
||||
