Detail produk:
|
| Tipe: | Rig Bor Inti Permukaan Hidraulik Penuh | Model: | Cr15 |
|---|---|---|---|
| Mesin: | Cummins QSB6.7 (EU Stage IIIA) 178kw | Kapasitas Pengeboran: | BQ 2050M NQ 1650M HQ 1350M PQ 950M |
| Dimensi Transport: | 5980 × 2240 × 2480mm | Bobot: | 10500KG |
| Cahaya Tinggi: | rig pengeboran inti berlian 1650m,rig eksplorasi 1650m,rig pengeboran inti berlian sinocoredrill |
||

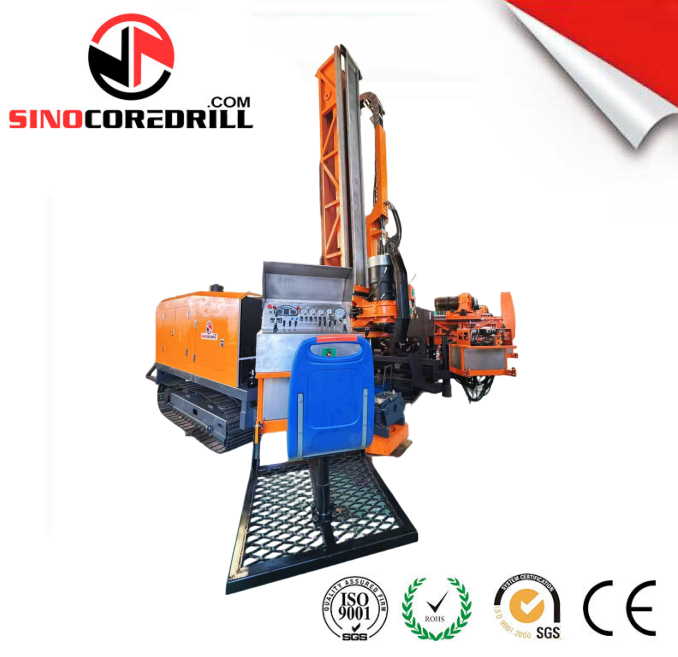

1650m Rig Pengeboran Inti Hidraulik Penuh Hidraulik Rig Eksplorasi Untuk Proyek Penambangan Besi Tembaga Emas Batubara
Perbarui model Rig Pengeboran Hidraulik Penuh HYDX-6A
CR15 adalah peralatan canggih yang dirancang dan diproduksi berdasarkan penelitian bersama selama bertahun-tahun dan pengalaman praktis para insinyur dari Australia, Jerman, Rusia, dan China.Rig pengeboran kompak, disesuaikan dengan kekhasan teknologi pengeboran, dilengkapi dengan banyak fungsi yang berguna dan praktis.Sebagian besar komponen rig diproduksi oleh para pemimpin dunia: komponen hidrolik dibuat oleh pabrikan terkenal dari Amerika dan Eropa, hoist – oleh Rexroth (Jerman), engine – oleh DEUTZ (Jerman).Desain yang cermat dan kontrol kualitas yang ketat menjamin parameter teknis yang sangat baik dan tingkat keandalan yang tinggi dari rig pengeboran inti.
CR15 Rig pengeboran inti hidraulik penuh memiliki tampilan luar yang luar biasa, struktur yang dipadatkan, fungsi yang andal, dan sistem operasi yang fleksibel.Semua elemen ini telah menjadikan rig pengeboran inti hidraulik ini sebagai pilihan terbaik di antara produk yang sama di pasar domestik dan luar negeri.
Mesin bor hidrolik ini dapat diterapkan pada pengeboran miring dan vertikal.Menjadi rig yang dilengkapi dengan pengeboran bit berlian dan paduan karbida, rig pengeboran hidraulik penuh ini dapat digunakan di bidang geologi, metalurgi, pertambangan batubara, industri nuklir, dan pengukuran hidrologi.

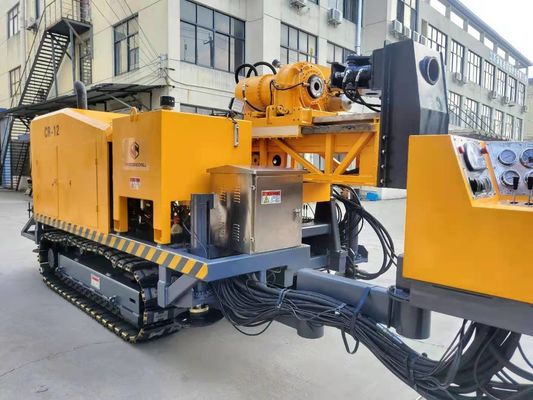

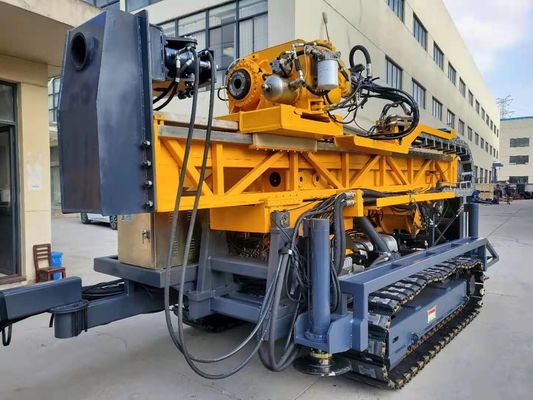

rig bor coring yang dipasang di crawler bergerak dan stabil selama operasi.Dimensi Transportasinya sesuai dengan standar.rig bor coring dilengkapi dengan sistem umpan yang kuat, hoist jalur utama dan mesin DEUTZ membuat pengeboran lebih efisien.Tiang teleskopik dan jack leveling hidraulik membuat rig mudah dioperasikan.Rig pengeboran memiliki desain modern dan fitur keselamatan yang dipikirkan dengan matang..
Spesifikasi:
| Model | Barang | CR15 | CR20 | CR25 |
| Model | Cummins QSB6.7 (EU Tahap IIIA) | Cummins QSLB8.9 (EU Tahap IIIA) | Cummins QSZ13-C400-II (EU Tahap IIIA) | |
| Mesin diesel | Pemindahan | 6.7L | 8.9L | 13L |
| Kekuasaan | 178kW (240HP) | 242kW (325HP) | 298 kW (400HP) | |
| Nilai RPM | 2000rpm | 2100rpm | 1900 rpm | |
| BQ | 2050 m | 2850 m | 3100 m | |
| Kapasitas Pengeboran | NQ | 1650 m | 2250 m | 2550 m |
| markas besar | 1350 m | 1850 m | 2050 m | |
| PQ | 950 m | 1350 m | 1650 m | |
| Motor Hidrolik Dua Kecepatan | Motor Hidrolik Dua Kecepatan | Motor Hidrolik Dua Kecepatan | ||
| Kepala Bor | Rotasi Motor | Produser: Rexroth dari Jerman | Produser: Rexroth dari Jerman | Produser: Rexroth dari Jerman |
| RPM | Tiga Shift | Tiga Shift | Tiga Shift | |
| Perubahan Tanpa Langkah: 0-1250 RPM | Perubahan Tanpa Langkah: 0-1250 RPM | Perubahan Tanpa Langkah: 0-1250 RPM | ||
| Rasio | 1 8.2: 1 | 1 8.2: 1 | 1 8.2: 1 | |
| 2 4.2: 1 | 2 4.2: 1 | 2 4.2: 1 | ||
| 3 1:1 | 3 1:1 | 3 1:1 | ||
| cara geser ke samping dengan penggerak hidrolik | cara geser ke samping dengan penggerak hidrolik | cara geser ke samping dengan penggerak hidrolik | ||
| Chuck Hidrolik (PQ) | Dibuka secara hidraulik, Disc Spring Clamping, Biasanya Tipe C Tertutup | Dibuka secara hidraulik, Disc Spring Clamping, Biasanya Tipe C Tertutup | Dibuka secara hidraulik, Disc Spring Clamping, Biasanya Tipe C Tertutup | |
| Kapasitas Memegang Aksial 243000 N | Kapasitas Memegang Aksial 294000 N | Kapasitas Memegang Aksial 294000 N | ||
| Maks.Torsi | 6750 N·m | 7550 N·m | 8750 N·m | |
| Tahan Diameter | 121 mm | 121 mm | 121 mm | |
| Maks.Kapasitas angkat Spindle | 250 kN | 320 kN | 320 kN | |
| Maks.Kekuatan Makan | 110 kN | 140 kN | 140 kN | |
| Pompa hidrolik: | Produser: Danfoss dari Denmark | Produser: Danfoss dari Denmark | Produser: Danfoss dari Denmark | |
| Pompa Utama | Perpindahan variabel Piston Aksial Pompa Triplex untuk penggerak rotator, pompa lumpur winch & jack leveling. | Pompa Pertama: 260LPM pada 31.5MPa | Pompa Pertama: 380LPM pada 35 MPa | Pompa Pertama: 380LPM pada 35 MPa |
| Dengan sistem penginderaan beban. | Pompa ke-2: 130LPM pada 31.5MPa | Pompa ke-2: 260LPM pada 31.5MPa | Pompa ke-2: 260LPM pada 31.5MPa | |
| Pompa ke-3: 130 LPM pada 31.5MPa | Pompa ke-3: 130 LPM pada 31.5MPa | Pompa ke-3: 130 LPM pada 31.5MPa | ||
| Kapasitas | 420 L (111 Galon AS) | 500 L (111 Galon AS) | 500 L (111 Galon AS) | |
| Tangki Hidrolik | ||||
| Kecepatan Pengangkatan (kawat tunggal) | 0-75 m/mnt (drum telanjang) | 0-80 m/mnt (drum telanjang) | 0-50 m/mnt (drum telanjang) | |
| Kapasitas Hoist Utama | Gaya angkat (kawat tunggal) | 120 kN | 160 kN | 180 kN |
| Diameter Kawat Baja | 22mm (0,86 inci) | 26-28 mm | 26-30 mm | |
| Panjang Kawat Baja | 45 m | 55 m | 55 m | |
| Gaya Pengangkatan (kawat tunggal) | 15 kN (3372 lbf) (drum telanjang) | 15 kN (3372 lbf) (drum telanjang) | 15 kN (3372 lbf) (drum telanjang) | |
| Kapasitas Wireline Hoist | Diameter Kawat Baja | 6mm (0,24 inci) | 6mm (0,24 inci) | 6-8 mm |
| Panjang Kawat Baja | 2200 m | 3200 m | 3200 m | |
| Tinggi tiang | 9,5 m | 9,5 m | 10,5 m | |
| Tiang kapal | Sudut Penyesuaian Tiang | 0 °—90 ° | 0 °—90 ° | 0 °—90 ° |
| Sudut pengeboran | 45º dari horizontal ke 90ºvertikal ke bawah | 45º dari horizontal ke 90ºvertikal ke bawah | 45º dari horizontal ke 90ºvertikal ke bawah | |
| Makan Stroke | 3700 mm | 3700 mm | 3700 mm | |
| Stroke Slip | 1000 mm | 1000 mm | 1000 mm | |
| Tarik Umpan | 25 ton | 32 ton | 32 ton | |
| Umpan Dorong | 9 ton | 14 ton | 14 ton | |
| Tarik batang | 3m atau 6m (9,84 kaki atau 19,68 kaki) | 3m atau 6m (9,84 kaki atau 19,68 kaki) | 3m atau 6m (9,84 kaki atau 19,68 kaki) | |
| Jenis | ||||
| Pompa lumpur | Pompa Reciprocating Triplex Plunger | Pompa Reciprocating Triplex Plunger | Pompa Reciprocating Triplex Plunger | |
| Model | BW320 | BW500 | BB 600 | |
| Pukulan | 110mm (4,3 inci) | 110mm (4,3 inci) | 110mm (4,3 inci) | |
| volume keluaran | 320 L/mnt | 500 L/mnt | 600 L/mnt | |
| Tekanan debit | 8,0 Mpa | 8,0 Mpa | 8,0 Mpa | |
| Penjepit Kaki | Lingkup Penjepitan | 55,5-118 mm | 55,5-118 mm | 55,5-118 mm |
| melalui lubang 165mm | melalui lubang 165mm | melalui lubang 165mm | ||
| Berat | 10,50 ton | 13,50 ton | 16,50 ton | |
| Yang lain | 5980 × 2240 × 2480mm | 6250 × 2240 × 2480mm | 6950 × 2260 × 2550mm | |
| Dimensi Transportasi | ||||
| Cara Transportasi | Perayap Baja | Perayap Baja | Perayap Baja |
