Detail produk:
|
Tipe: | Blower udara putar | Ukuran: | HC-25S /HC-251S /HC-30S /HC-301S ...dll |
---|---|---|---|
frekuensi: | 50Hz | Aplikasi: | Pengolahan air aerasi, Rumah Sakit dan laboratorium Limbah Pencampuran dan aerasi |
Kisaran tekanan udara blower putar: | 0,1-0,5 kgf / cm2 | Nama: | Konsumsi Energi Rendah Seri Hc Hc 251s Rotary Air Blower Kebisingan Rendah |
Cahaya Tinggi: | hc 251s rotary blower udara,hc 30s rotary lobe blower,50hz rotary air blower |

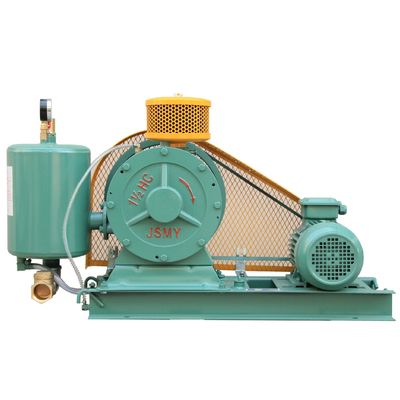

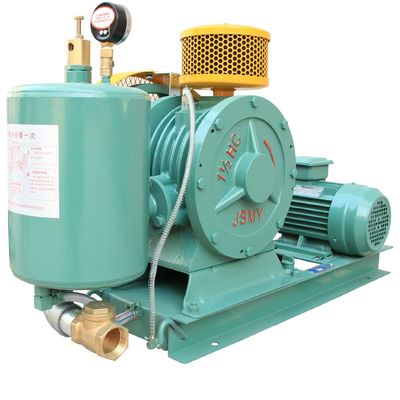

Instalasi Mudah Konsumsi Energi Rendah Seri HC Low Noise Rotary Air Blower
Struktur blower udara putar seri HC dan prinsip kerja
Kisaran tekanan udara blower putar: 0,1-0,5 kgf/cm2
Rotary blower memiliki struktur yang sangat indah dan terutama terdiri dari enam bagian: motor, filter udara, mesin utama blower, ruang udara, alas (dan tangki oli), nozzle tetesan oli
Blower beroperasi pada offset rotor eksentrik di dalam silinder, itu membuat perubahan volume antara lobus di slot rotor untuk menyedot, mengompres, dan mengeluarkan udara
Selama operasi, perbedaan tekanan blower digunakan untuk secara otomatis mengirim minyak pelumas ke nozzle tetes, menetes ke dalam silinder untuk mengurangi gesekan dan kebisingan, dan pada saat yang sama mengurangi kembalinya udara di dalam silinder.
Struktur dan langkah blower putar
Fitur-fitur:
.Kebisingan rendah, konsumsi energi rendah, operasi stabil, pemasangan mudah
.Ketahanan terhadap perubahan beban, aliran udara stabil, dengan ruang udara untuk pelepasan udara yang lancar
.Bahan yang sangat baik, struktur yang indah dan kinerja yang luar biasa
Aplikasi:
Spesifikasi:
| Lubang pembuangan Dia | | | Kecepatan | ALIRAN UDARA | Katrol sabuk V | sabuk V | Tangki minyak | Berat | |||||||
RPM | 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/ | 0.5kgf/cm2 | peniup | motor | Berat bersih | Berat kotor | |||||||
HC-25S | 3/4” (20) | 0.37KW | 50Hz | 430 | 0.278 | 0.265 | 0.250 | 0.237 | 0.225 | 8” | 3” | A-889 | 1.2L (0.9L) | 40kg | 45kg | |
HC-251S | 3/4” (20) | 0.55KW | 50Hz | 450 | 0.32 | 0.31 | 0,3 | 0,29 | 0,29 | 8” | 21/2” | A-1016 | 1.5L (1.1L) | 44kg | 51kg | |
HC-30S | 1”(25) | 0.55KW | 50Hz | 430 | 0.36 | 0.35 | 0.34 | 0.33 | 0.32 | 10” | 3” | A-1118 | 1.5L (1.1L) | 50kg | 57kg | |
HC-301S | 1”(25) | 0.75KW | 50Hz | 520 | 0,43 | 0,425 | 0,42 | 0,41 | 0.4 | 10” | 31/2” | A-1143 | 1.5L (1.1L) | 50kg | 57kg | |
HC-40S | 11/4” (23) | 0.75KW | 50Hz | 500 | 0.68 | 0,67 | 0,66 | 0,65 | 0,62 | 12” | 4” | A-1321 | 2.5L (1.7L) | 80kg | 88kg | |
HC-401S | 11/4”(32) | 1.5KW | 50Hz | 580 | 0,84 | 0.82 | 0.8 | 0,74 | 0,7 | 12” | 41/2” | A-1321 | 2.5L (1.7L) | 85kg | 93kg | |
HC-50S | 11/2”(40) | 1.5KW | 50Hz | 430 | 1.2 | 1.15 | 1.1 | 1.08 | 1.05 | 14” | 4” | A-1600 | 3.5L (2.3L) | 120kg | 130kg | |
HC-501S | 11/2”(40) | 2.2KW | 50Hz | 500 | 1.5 | 1.47 | 1.45 | 1.41 | 1.4 | 14” | 41/2” | A-1600 | 3.5L (2.3L) | 125kg | 135kg | |
HC-60S | 2”(50) | 2.2KW | 50Hz | 450 | 2 | 1.95 | 1.9 | 1.8 | 1.75 | 16” | 5” | B-1880 | 5,5L (3,8L) | 190kg | 223 KG | |
HC-601S | 2”(50) | 4KW | 50Hz | 540 | 2.5 | 2.45 | 2.4 | 2.3 | 2.25 | 16” | 6” | B-1880 | 5,5L (3,8L) | 200kg | 233 KG | |
HC-80S | 21/2”(65) | 4KW | 50Hz | 430 | 2.95 | 2.8 | 2.75 | 2.65 | 2.6 | 18” | 51/2” | B-2108 | 8L (6L) | 250kg | 268 KG | |
HC-801S | 21/2”(65) | 5.5KW | 50Hz | 500 | 3.65 | 3.6 | 3.5 | 3.4 | 3.3 | 18” | 6” | B-2134 | 8L (6L) | 275kg | 293 KG | |
HC-100S | 3” (80) | 5.5KW | 50Hz | 390 | 4,5 | 4.45 | 4.4 | 4.3 | 4.2 | 20” | 51/2” | B-2362 | 20L (16L) | 375kg | 395kg | |
HC-1001S | 3” (80) | 7.5KW | 50Hz | 420 | 5.6 | 5.5 | 5.4 | 5.3 | 5.2 | 20” | 6” | B-2362 | 20L (16L) | 390kg | 410kg |
Gambar dan pemasangan blower putar
Satuan: mm
Satuan: mm
Model | A | B | C | D | E | F | G | H | Saya | J | K | L | M | n | HAI | Ukuran P |
HC-25S | 615 | 240 | 360 | 131 | 170 | 440 | 240 | 45 | 380 | 30 | 215 | 88 | 85 | 172 | / | 3/4” |
HC-251S | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | 120 | 30 | 65 | 115 | 3/4” |
HC-30S | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1” |
HC-301S | 730 | 255 | 450 | 150 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1” |
HC-40S | 795 | 305 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4” |
HC-401S | 800 | 310 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4” |
HC-50S | 1010 | 345 | 600 | 213 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2” |
HC-501S | 1010 | 350 | 600 | 218 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2” |
HC-60S | 1180 | 385 | 730 | 230 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2” |
HC-601S | 1180 | 390 | 730 | 235 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2” |
HC-80S | 1325 | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2” |
HC-801S | 1325 | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2” |
HC-100S | 1520 | 555 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3” |
HC-1001S | 1520 | 560 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3” |
