Top Drive Rig Pengeboran putar dengan sirkulasi balik CBM universal Drilling Rig

Top Drive Rig Pengeboran putar dengan sirkulasi balik CBM universal Drilling Rig

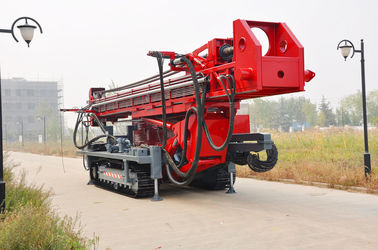

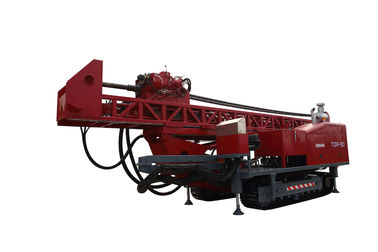

Top Drive Rig Pengeboran putar dengan sirkulasi balik CBM universal Drilling Rig Top Drive Rig Pengeboran putar dengan sirkulasi balik CBM universal Drilling Rig Top Drive Rig Pengeboran putar dengan sirkulasi balik CBM universal Drilling Rig

Gambar besar :  Top Drive Rig Pengeboran putar dengan sirkulasi balik CBM universal Drilling Rig

Detail produk:
Tempat asal: Cina
Nama merek: SINOCOREDRILL
Sertifikasi: CE
Nomor model: TDR -50
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: N/A
Kemasan rincian: Laut pengiriman paket
Waktu pengiriman: Berdasarkan urutan rinci
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: Berdasarkan urutan rinci

Top Drive Rig Pengeboran putar dengan sirkulasi balik CBM universal Drilling Rig

Deskripsi
Nama Produk: Rig Pengeboran CBM Tipe: Rotary Drilling Rig
Tipe Daya: Diesel Aplikasi: minyak dan gas, geotermi, eksplorasi dan pertambangan
Model: TDR -50 Sistem: Hidrolik
Cahaya Tinggi:

rig pengeboran hidrolik

,

Rig pengeboran Rotary





Pengeboran putar dengan sirkulasi balik CBM universal Drilling Rig TDR -50



ItuTDR -50 rig pengeboran universalmemungkinkan setiap pengguna untuk mengebor dengan metode berikut, dengan diameter lubang bor 3,5 hingga 47 ″ dan kedalaman pengeboran hingga 1 200m.

● Pengeboran berputar dengan sirkulasi langsung

● Pengeboran berputar dengan sirkulasi terbalik

● Pengeboran inti perkusi (ram coring)

● Pengeboran inti wire-line

● Pengeboran palu Down-The-Hole

● Pengeboran jatuh bebas

● Pengeboran deviasi arah

Rig servis TDR dapat digunakan untuk minyak dan gas dangkal, drainase metana batubara, geothermy, eksplorasi tambang dan aplikasi sumur air dalam berdiameter besar, juga dapat digunakan untuk emisi gas tambang dan lubang penyelamatan.





TDR-50 Bor Penggerak Atas Multifungsi Hidraulik Penuh Rig



Spesifikasi Detail



1. Unite Engine

Mesin diesel, 6 silinder, segaris, 2 katup, intercooler turbocharger;Pisahkan kepala silinder, blok rangka;Menggunakan teknologi injeksi tekanan tinggi mekanis untuk sistem bahan bakar.

Poros engkol mesin diesel menyediakan tenaga untuk pompa hidrolik melalui penggandeng fleksibel (dibuat oleh KTR di Jerman).

Model WD10G330E211 Mesin diesel

Tenaga 330 HP (243 Kw) @ 2200 RPM

Torsi maks. 1250 Nm @ 1500 RPM

Perpindahan 9.726 L

Konsumsi Bahan Bakar Min 210g / kw h



2. Sistem Hidrolik

Empat pompa hidraulik, tiga pompa piston kapasitas variabel, dan satu kapasitas tetap

pompa hidrolik, semuanya menyediakan tenaga untuk rig.Sistem hidrolik adalah sirkuit terbuka dengan katup kontrol proporsional dan unit filter sirkuit lengkap.Elemen filter dapat diganti.

Disipasi panas hidrolik berasal dari pendinginan udara paksa.Pompa piston kapasitas variabel dan katup kontrol proporsional dari sistem berputar dan makan dirancang peka beban,

yang mengontrol aliran pompa sesuai kebutuhan.Semua cabang hidrolik dilindungi oleh katup luapan.



3. Outriggers dan Mast Tilt

Outrigger dibuat dengan pipa baja persegi berat, baik silinder depan maupun belakang dihubungkan dengan dudukan bor.Ada perangkat pengunci pada posisi pemuatan dan perjalanan.Setiap cadik dapat memposisikan dirinya sendiri.

Silinder tiang memiliki ujung penyangga, yang dapat mengurangi guncangan saat naik turun, dan membuatnya lebih stabil.Katup kontrol dapat mengubah kecepatan sesuai kebutuhan.



4. Panel kendali

Panel busur-ayun terletak di sisi kiri, dan dapat ditarik ke bawah tiang saat diangkut.

Panel kontrol terdiri dari semua peralatan dan posisi pembor. Papan dasbor terdiri: termometer air, takometer, manometer oli, pengukur tekanan sistem berputar, tekanan

pengukur sistem makan, pengukur tekanan sistem pengeboran, tekanan pengeboran, Tekanan

asisten pompa dll.



5. Tiang Telescoping

Tiang teleskop memberikan jarak dan ketinggian perjalanan yang lebih jauh untuk kepala bor, dan

memperpendek panjang mesin utama dalam transportasi.Silinder geser membantu tiang

dengan jarak tempuh hingga 3,65 m, dan membuatnya menyentuh tanah dengan kuat, karenanya,

meminimalkan kekuatan pemasangan bor.

Sepenuhnya Diperluas: 62 kaki (18,9 m)

Ditarik Sepenuhnya: 39,4 kaki (12 m)



6. Sistem Makan

Kepala penggerak atas digerakkan oleh silinder dan rantai hidrolik.Saat naik, ujung atas

tiang dapat diperpanjang dengan rasio 1: 2, panjang maksimal head unit sekitar 46 kaki (14.02m)

Kapasitas gaya tarik kembali 110.230 lbf (50.000 Kg)

Kapasitas gaya tarik ke bawah 26455 lbf (12000Kg)

Max.Turunkan kecepatan 80m / mnt

Pukulan slip tiang 3,65m



7. Sistem Keamanan

Sistem hidrolik tiang dilengkapi dengan katup hidrolik pengaman, ketika terjadi kesalahan

dengan sistem hidrolik dan unit putar mengebor di luar kendali, hidrolik keselamatan

katup akan mengunci unit kepala, sehingga menghentikannya dari pengeboran ke bawah dan menghindari kecelakaan.



8. Katup Pengeboran Pengumpanan Lambat

Operator dapat mengontrol tekanan secara akurat melalui latihan pengumpanan secara perlahan.



9. Kepala Penggerak Atas

Setelan kepala penggerak atas untuk bit tricone, palu DTH, bit PDC Dill, dan bit berlian yang bertemu

permintaan khusus kecepatan putar dan torsi selama bekerja.Gearbox 4-shift menggunakan spur gear

drive, pelumasan penangas minyak.Motor Hidraulik dan gearbox dapat menyediakan kecepatan tinggi

dan torsi yang akan disesuaikan.

Sudut unit putar dapat diatur sesuai kebutuhan, berkisar antara 0º (vertikal) - 90º.

Diameter internal poros inti faucet: 76,2 mm







11. Power Wrench

Penjepit dirancang dan diproduksi sesuai dengan standar SY / T5074 dan Spesifikasi API 7K "Spesifikasi untuk Peralatan Pengeboran dan Perawatan Sumur".

Ukuran Rang 3 1/2 ″ kopling - 8 bodi

Torsi Maksimal 100000 Nm

Kecepatan Rotasi 2,7 - 40 RPM

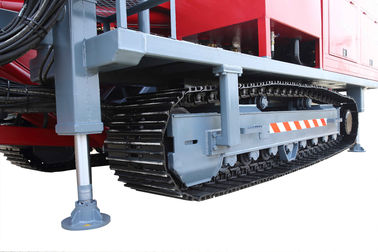

12. Pemasangan: Crawler, Undercarriage of Excavator

Kecepatan bergerak maks adalah 3 Km / jam.



13. Jib Boom

Penggerak dan kontrol hidrolik, penyangga putar 180º.Kapasitas beban 7605 lbf (3 450 Kg).



14. Floating Sub

Kapal selam mengambang memungkinkan sambungan bergerak pada kisaran 3 ″ (76,2 mm).



15. Kerekan

Winch digerakkan oleh motor hidrolik yang terletak di belakang tiang, digunakan untuk mengangkat alat pengeboran, seperti batang, pipa casing, mata bor, dan kerah bor, dll. Pengoperasian winch tidak tergantung pada fungsi pengeboran lainnya.

Kapasitas tali winch 50 m

Gaya tarik roda kosong 3450 kg

Kecepatan roda kosong 60 m / mnt

kabel baja 13 mm, 35 m



16. Garis Kerekan

Rig juga dilengkapi dengan line winch, digunakan untuk pengeboran inti dan bidang pengeboran lainnya.

Kapasitas angkat maks: 1,5 ton.(Drum Telanjang)

Kawat baja Dia .: 6mm

Kapasitas tali: 1500m

Kecepatan pengangkatan kawat tunggal adalah 0-280m / mnt, dapat disesuaikan tanpa langkah dan digunakan untuk perangkat pendeteksi pengangkatan dan pemasangan.



17. Pompa Busa

Pompa busa digerakkan oleh pompa piston hidrolik, Horizontal, tripleks, dan kerja tunggal timbal balik.

Perpindahan maks 75 L / mnt

Tekanan maks 6 Mpa



18. Alat Pelumas

Alat pelumas alat bor untuk palu DTH.

Aliran minyak pelumas: 0-12 L / jam

penyimpanan: 8 L



19. Sistem listrik

Generator dan adonan yang digerakkan oleh mesin diesel semuanya menyediakan arus searah 24V.Semua kabel dilindungi oleh garis segel.Selanjutnya, semua sirkuit dilengkapi dengan hubung singkat.

Generator 24 V DC

Baterai 2 baterai paralel terhubung dengan 12 V.

Head lamp 4 lampu sorot halogen



Top Drive Rig Pengeboran putar dengan sirkulasi balik CBM universal Drilling Rig 0
