Detail produk:
|
Jenis: | Underground Core Drill Rig | Model: | XZKD95-3 |
---|---|---|---|
Mesin: | Motor 75KW | Aplikasi: | Eksplorasi tambang, tunneling, |
Kecepatan putaran motor: | 1480rpm | Berat badan: | 2100kgs |
Dimensi: | 2500 * 390 * 620mm badan utama | Pompa Utama diberi tekanan: | 31.5MPA |
Frekuensi: | 50Hz | ||
Cahaya Tinggi: | rig pengeboran bawah tanah,pertambangan rig pengeboran |
Rig Pengeboran Inti Batubara Hidrolik Bawah Tanah 75kw dengan NQ 500m

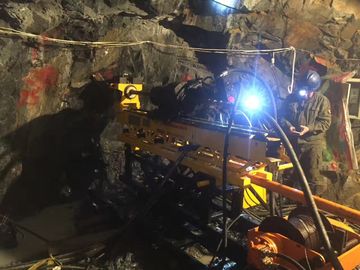

Mesin pengeboran All-Hydraulic cocok untuk lubang pengeboran untuk tujuan eksplorasi saya; juga bisa digunakan di proyek teknik perkeretaapian, terowongan dan pemeliharaan air. Anda pasti akan mendapatkan banyak keuntungan dengan kinerja yang sangat baik dan andal.

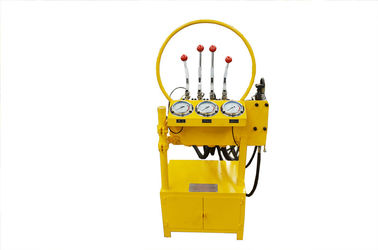

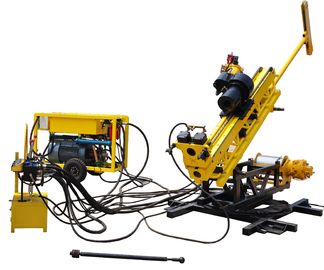

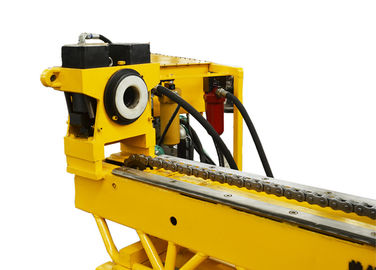

Rig pengeboran bawah XZKD95-3 terdiri dari unit daya, bodi mesin, panel kontrol, unit rotasi, dudukan batang dan pompa lumpur.
1. Pompa minyak menggerakkan motor untuk memutar, silinder hidrolik bekerja tanpa menara.
2. Sistem mesin rotasi, umpan, pemompaan dan penjepitan bergantung pada penggerak fluida; membuat pekerjaan pengeboran Anda lebih mulus daripada pesaing lainnya;
3. Kecepatan pengeboran yang cepat, bisa mengebor lubang dari segala sudut di terowongan kerja berdasarkan kolom, penerapan terbaik;
4. Dengan panduan V, produk memberikan konsentris tertinggi tentang sumbu utama;
5. Mudah perawatan, perbaikan, pembongkaran, pemasangan dan pergerakan.
Spesifikasi teknis
Kecepatan putaran spindle | 0-1300 r / menit | Tekanan kerja sistem hidrolik | 20 Mpa |
Torsi spindel | > 1300 Nm | Tekanan kerja maksimal | 25 Mpa |
Aksial mendorong kekuatan | > 62 KN | Derajat sudut pengeboran | 0-360 ° |
Gaya tarik aksial | > 83 KN | Sudut pengeboran bagus | 0-360 ° |
Rotasi head feed frame | 1600mm | Sudut pengeboran tanah | 0-180 ° |
Tenaga motor | 75 kW | Kecepatan putaran motor | 1480 rpm |
Tegangan | 380V | Frekuensi | 50 Hz |
Pompa utama diberi tekanan | 31,5 Mpa | Tekanan pompa tambahan dinilai | 31,5 Mpa |
Dimensi (panjang * lebar * tinggi) mm | Badan Mesin: 2500 * 390 * 620 Unit daya: 1710 * 1100 * 1270 Panel kontrol: 550 * 450 * 1150 | ||
Berat | 2100KG (bodi utama: 550kg, unit daya: 800kg, panel kontrol: 132kg |
Hubungan antara kedalaman pengeboran, diameter pengeboran dan material batang pengeboran
Diameter lubang (mm) | Diameter batang pengeboran (mm) | Bahan batang pengeboran | Kedalaman pengeboran (m) | ||
Ke bawah | Horisontal | Ke atas | |||
95 (HQ) | 89 | baja | 400 | 300 | 200 |
75 (NQ) | 71 | baja | 550 | 400 | 300 |
59 (BQ) | 55.5 | baja | 700 | 550 | 400 |
Kami adalah produsen profesional rig pengeboran eksplorasi berkualitas tinggi dan laras inti wireline, bit inti berlian, batang bor di Jiangsu Ch ina sejak 2008.
-Surface core drilling machine
-Materi Pengeboran dengan baik,
-Muti-funchtion pengeboran rig untuk gas dan minyak.
-Underground core drilling rig
-HDD rig untuk pembangunan bawah tanah kota, telcom, pipa air, pipa gas dan minyak,
Wireline inti pengeboran produk :
Bit Diresapi (T2-76 / 86/101, dll; BQ, HQ, NQ, PQ, dll)
Permukaan Bit (T2-76 / 86/101, dll; BQ, HQ, NQ, PQ, dll)
Reaming Shell (T2-76 / 86/101, dll; BQ, HQ, NQ, PQ, dll)
Core Barel & suku cadang :
Bor Rod, pengangkat inti, pengangkat inti, cincin berhenti, cincin pendaratan, bahu pendaratan, stabilisator, kopling penguncian, kopling adaptor,
tabung bagian dalam dan tabung luar kunci pas, kepala perakitan, inti barel ...
