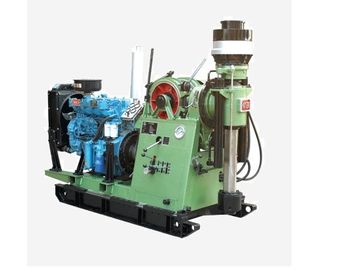

XY-2B Spindle jenis Core Drilling Rig poros vertikal core drill

Spindle Tipe Core Drilling Rig (XY-2)

IGeneral
XY-2 Bor Core up-tanggal dirancang sesuai dengan perkembangan karya geologi untuk memenuhi kebutuhan pengguna. Ini adalah jenis baru spindle inti rig pengeboran.
Hal ini diaplikasikan untuk pengeboran eksplorasi geologi teknik, hidrogeologi pengeboran sumur dan besar-lubang pengeboran teknik dasar termasuk pengeboran inti dengan tungalloy-carbid-tipped dan sedikit berlian terutama.

Rig itu karakteristik sebagai berikut:
1. Ringan, mudah relokasi.
2. Mengadopsi traversal winch, hal ini akan mengatasi kesalahan jalin kawat sewenang-wenang dan cepat mengenakan keluar dari winch diletakkan di memanjang.
3. Belt transmisi diadopsi untuk tingkat kecepatan tinggi untuk membuat bor lunak dalam pembentukan merata, dan mengurangi kerusakan pada komponen dan kegagalan mekanis lainnya.
4. Dalam lubang spindle besar.
5. Dengan rentang kecepatan yang luas dan torquemoment besar di kecepatan rendah, sangat cocok untuk eksplorasi teknik bawah tanah dan air geologi.
6. Rig stabil dalam relokasi dan tegas untuk posisi.
7. Deutz F3L 912 mesin diesel atau motor listrik 22Kw untuk pilihan Anda.
II Spesifikasi
1. Pengeboran kapasitas
Jenis Pengeboran: Pengeboran kedalaman
Pondasi tiang pancang pengeboran: 100m (328 kaki)
Hidrogeologi pengeboran sumur: 150m (492 kaki)
Inti Drilling: 600m (1968 kaki)

2. Alat pemutar
Jenis mesin listrik: Diesel Electromotor
Positif kecepatan (r / min): 92; 152, 230, 330, 293, 485, 734, 1.056 92, 152, 230, 330, 293, 485, 734; 1.056
Negatif kecepatan (r / min): 81; 258 81; 258
Max. Torsi dari spindle: 2.1 KNM (1548 ft lbf) 2.1 KN m (1548 ft lbf)
Spindle I. D: 93mm (3,66 inci) 93mm (3,66 inci)
3. Kerekan
Mengangkat kapasitas (Single-sepertiga dari tali) ------------- 31300, 12600, 8800 N (7034, 2.831, 1.978 lbf)
Mengangkat kecepatan tali kawat (Tali ketiga) ----- 0,64, 1,05, 1,6, 2,3 m / s (2,1; 3.44, 5.25, 7.54 inch / s)
Kawat tali dia. --------------------------------------------- 12,5 mm (0,49 inci )
Drum dia. -------------------------------------------------- 194 mm (7,64 inci)
Brake rim dia. --------------------------------------------- 360 mm (14,17 inci )
Drum panjang ----------------------------------------------- 150 mm (5.91 inci)
Rem lebar band ----------------------------------------- 90 mm ​​(3,54 inci)
Drum kapasitas ------------------------------------------ 80 m (262.4feet)
4. Perjalanan perangkat
Retraksi silinder stroke yang ------------------------------- 600 mm (23,62 inci)
Jarak antara rig pengeboran dan lubang ------------------- 420 mm (16,54 inci)
5. Pressurizing sistem
Cylinder ID ------------------------------------------- 70 mm (2,76 inci )
Silinder batang dia. ------------------------------------- 35 mm (1,38 inci)
Max. Tekanan -------------------------------------- 45 KN (10116 lbf)
Max. Mengangkat kekuatan ------------------------------------- 60 KN (13488 lbf)
Cylinder Stroke ------------------------------------ 550 mm (21,65 inci)
6. Minyak pompa
Type: CBF-E416-AL
Pemindahan ------------------------------------------- 16 L / min (4.22 AS Gallons / min)
Kecepatan (r / min) ------------------------------------------ 1.500
Tekanan kerja ---------------------------------- 8 Mpa (1160 psi)
Max. Tekanan --------------------------------------- 20 Mpa (2.901 psi)
7. Bor batang

BQ / NQ / HQ

8. Tenaga mesin
Diesel engine Deutz F3L 912 28KW (37.5HP) 1500 rpm
Electromotor Y180L-4 22KW (29.5HP) 1.470 rpm
9. Dimensi (L × W × H) ------------------------------- 2.177 × 950 × 1.863 mm (85,71 × 37,40 × 73,35 inci)
10. Berat bor (tanpa unit daya) tentang 950kg --------------
