Detail produk:
|
Nama produk: | Rig pengeboran terarah horisontal | Power jenis: | Hidrolik |
---|---|---|---|
Model: | FDP-40/FDP-40Z | Max. Mendorong kapasitas: | 400KN (89920 lbf) |
Aplikasi: | Pipa bawah tanah meletakkan | Bahan: | tinggi-solid steel |
Cahaya Tinggi: | HDD horizontal directional pengeboran,Mesin pengeboran arah horisontal |

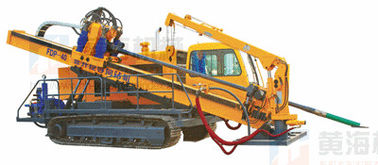

Model FDP-40/FDP-40Z penuh hidrolik horisontal rig pengeboran directional (trenchless)
torsi tinggi, output yang kuat,
struktur yang wajar,
mode kontrol canggih
4.5-m panjang batang bor untuk menjamin kinerja yang tinggi.
Model FDP-40/FDP-40Z penuh hidrolik horisontal rig pengeboran directional (trenchless), yang merupakan self-propelled dan terintegrasi dengan crawler karet. Dua motor kecepatan rendah mendorong kepala kekuasaan untuk membuat dua-kecepatan mengemudi. Rig maju dalam teknologi dan sederhana dalam struktur. Sistem pakan rantai motor membuat kinerja yang stabil dan dapat diandalkan. Tiang dapat disesuaikan dalam kisaran 8-20 ° untuk memenuhi kebutuhan sudut pengeboran. Dengan pusat gravitasi rendah dan dilengkapi dengan derek tambahan, mereka stabil dalam operasi dan menarik dalam penampilan. FDP-40Z adalah rig diinstal dengan perangkat penanganan batang bor otomatis.
Fitur dan Manfaat
FDP-40 HDD rig terutama digunakan untuk pembangunan sipil peletakan pipa terutama tanah, dan dengan 400KN tarik capactity.
Mesin Utama | |
Kekuatan Mesin | YC6M240 175 KW (235HP) (2200 r / min) |
Max. Kapasitas mendorong | 400KN (89.920 lbf) |
Max. Tarik kapasitas | 400KN (89.920 lbf) |
Rated Torque | 15000 N · M (11055 lbf · ft) |
Berongga Spindle RPM | Lebih rendah 0-40r/min |
0-80r/min Tinggi | |
Feeding Stroke | 5000 mm (197 inci) |
Diameter Panduan Lubang | 170 mm (6,7 inci) |
Drilling Angle | 8 ° 20 ° |
Tekanan dari sistem hidrolik | 20MPa (2.901 psi) |
Traveling kecepatan | 2 km / h (6560feet / h) |
Gaya Struktural | terintegrasi dengan crawler baja, crane dan pompa lumpur |
Dimensi (L × W × H) | 7800 × 2300 × 2350 mm (307 × 90,6 × 92,5 inci) |
Berat | 16000 kg (£ 35.280) |
Derek | 2T / m (£ 1345 / kaki), Max Straight-lengan 4.5m (14,8 kaki) |
Pompa Lumpur | |
Spesifikasi | BWF-400 |
Max. Keluarnya | 400 L / min (106 US gallons / min) |
Puncak Tekanan | 10 Mpa (1450 psi) |
Proses lumpur System (Opsional Part) | |
Data mesin | Mesin bensin 20.9PS |
Parameter pompa | 100 m 3 / jam (3529 kaki 3 / h) |
Kapasitas pengolahan lumpur | 16 m 3 / h (565 kaki 3 / h) |
Mud Tank | 5M 3 (176feet 3) |
Berat | 500kg (£ 1103) |
Alat pengeboran dan sistem tambahan | |
Spesifikasi Rod | 89 × 4500 mm (3,5 × 177 inci) |
Panduan Bit | 170 mm (6,7 inci) |
Alat untuk membesarkan lubang | 400, 500, 600, 720, 830; 900mm (15,7; 19,7; 23,6; 28,3; 32,7; 35,4 inci) |
Distributor | 60T (£ 132.300) |
Pelacak | Bagian opsional |
