Detail produk:
|
| Tipe: | Rig Pengeboran Inti Permukaan Hidraulik Penuh | Model: | Cr12 |
|---|---|---|---|
| Mesin: | Cummins QSB6.7 (EU Stage IIIA) | Kapasitas Pengeboran: | BQ 1350M NQ 1050M HQ 720M PQ 470M |
| Dimensi Transport: | 5980 × 2240 × 2480mm | Bobot: | 8200 Kg |
| Menyoroti: | rig pengeboran inti,pengeboran inti berlian |
||

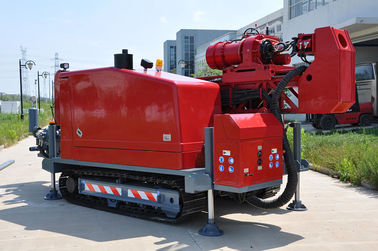

CR12 1200m Permukaan Inti Hidrolik Penuh Drilling Rig Cummins Mesin Diesel 153kW (205HP)
Perbarui peralatan canggih HYDX-5A yang ditawarkan oleh Sinocoredrill Group.
1.Slippage type power head, dapat diimbangi ke samping, mudah untuk mengambil inti dan hosting dan mengangkat pekerjaan.

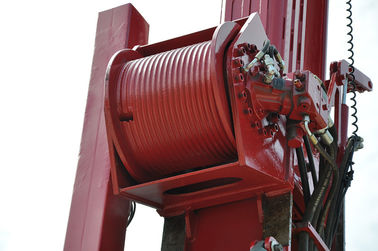

2.Mounting winch utama pada tiang meminimalkan getaran rig pengeboran coring.
3.The telescopic mast ensures the reliability of drilling.The underside end of the drilling mast anchors the ground surface while drilling, providing additional stability. 3. tiang teleskopik memastikan keandalan pengeboran. Ujung bawah tiang pengeboran jangkar permukaan tanah saat pengeboran, memberikan stabilitas tambahan. While transportation the mast can be moved to center of gravity of the rig for more safety. Sementara transportasi, tiang dapat dipindahkan ke pusat gravitasi rig untuk lebih aman.
4.Patented jaws with chuck and hydraulic opening/ spring closing function insure fail-safe operation. 4. rahang berpaten dengan chuck dan fungsi pembukaan / pegas hidrolik memastikan operasi gagal-aman. Spring clamp and disk chuck clutch drill rods securely. Pegas penjepit dan batang bor kopling cakram chuck dengan aman. Drill head with direct drive from hydraulic cylinder ensure stability during drilling process, as well as more accurate and reliable with pressure regulation while drilling with pressure increase or decrease Kepala bor dengan penggerak langsung dari silinder hidrolik memastikan stabilitas selama proses pengeboran, serta lebih akurat dan dapat diandalkan dengan regulasi tekanan saat pengeboran dengan tekanan meningkat atau menurun

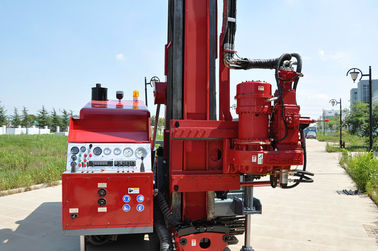

5.The operator panel is equipped with non-fixing control Joysticks, which provide additional safety for the operator. 5. Panel operator dilengkapi dengan kontrol Joysticks yang tidak diperbaiki, yang memberikan keamanan tambahan bagi operator. Drilling and rotation joystick with friction damper and non-fixing hoist joystick provide convenience and safe operation. Pengeboran dan joystick rotasi dengan peredam gesekan dan joystick hoist non-fixing memberikan kemudahan dan operasi yang aman. There is auto alarm function for low level of hydraulic oil. Ada fungsi alarm otomatis untuk oli hidrolik level rendah.
6. SILINDER PENINGKATAN MAST DAST
Dilengkapi dengan katup penyeimbang untuk meningkatkan keamanan saat memposisikan tiang.
7. PANEL OPERATOR TERDAPAT DIRI
Sistem hidraulik yang sederhana mudah dioperasikan dan dirawat, dan tuas angkat-ke-shift menyediakan keselamatan operator tambahan.
8. DESAIN HIDROLIK SEDERHANA
Pompa hidraulik berpasangan-dirangkap dengan pompa bantu yang digerakkan PTO memungkinkan perawatan yang mudah.
9. DESAIN LATTICE MAST
Desain yang kaku memberikan kinerja dan keandalan yang unggul bahkan di bawah kondisi terberat.
10.NITRO-CHUCK
rahang pegas gas nitrogen yang dipatenkan dengan fungsi buka / pegas hidrolik memastikan operasi yang gagal-aman.
| Mesin diesel | Model | Cummins QSB6.7 (EU Stage IIIA) |
| Pemindahan | 6.7L | |
| Kekuasaan | 153kW (205HP) | |
| Dinilai RPM (Pengaturan pabrik) | 2000rpm | |
| Kapasitas Pengeboran | BQ | 1350 m |
| NQ | 1050 m | |
| Markas besar | 720 m | |
| PQ | 470 m | |
| Kepala Bor | Rotasi Motor |
Motor Hidrolik Dua Kecepatan Produsen: Rexroth dari Jerman |
| RPM | Three Shifts / Step less Ubah 0-1250 RPM | |
| Rasio |
1 8.276: 1 2 4.164: 1 3 1: 1 |
|
| Pembuka Kepala | cara geser samping dengan drive hidrolik | |
| Hydraulic Chuck (PQ) |
Dibuka secara hidraulik, Penjepit Pegas Cakram, Biasanya Jenis C Tertutup Kapasitas Memegang Aksial 228000 N |
|
| Max. Maks. Torque Torsi | 4750 N · m | |
| Tahan Diameter | 121 mm | |
| Max. Maks. Lifting capacity of Spindle Kapasitas angkat Spindle | 220 kN | |
| Max. Maks. Feeding Power Daya Pakan | 110 kN | |
|
Pompa Utama
|
Pompa hidrolik: Pergeseran variabel Pompa Triplex Piston aksial untuk menggerakkan rotator, pompa lumpur winch & jack leveling. Dengan sistem sensor beban. |
Produser: Danfoss dari Denmark Pompa 1: 260LPM pada 31,5MPa 2nd Pump: 130LPM pada 28MPa Pompa 3: 130 LPM pada 28MPa |
| Tangki Hidrolik | Kapasitas | 420 L (111 Galon AS) |
| Kapasitas Hoist Utama | Kecepatan Hoisting (kawat tunggal) | 0-80m / mnt (drum kosong) |
| Gaya angkat (kawat tunggal) | 800kN | |
| Diameter Kawat Baja | 22 mm (0,86 inci) | |
| Panjang Kawat Baja | 45 m | |
| Kapasitas Hoist Wireline | Hoisting Force (kawat tunggal) | 15 kN (3372 lbf) (drum kosong) |
| Diameter Kawat Baja | 6 mm (0,24 inci) | |
| Panjang Kawat Baja | 1600 m | |
| Tiang kapal | Tiang Tinggi | 9,5 m |
| Tiang Penyesuaian Tiang | 0 ° —90 ° | |
| Sudut pengeboran |
45º dari horizontal ke 90º ke bawah vertikal
|
|
| Stroke makan | 3650 mm | |
| Stroke selip | 1500 mm | |
| Tarik Feed | 18000kg | |
| Dorong Pakan | 7500kg | |
| Batang Tarik | 3m atau 6m (9,84 kaki atau 19,68 kaki) | |
| Pompa lumpur | Tipe | Pump Triplex Plunger Reciprocating |
| Model | BW250 | |
| Stroke | 110mm (4,3 inci) | |
| Volume keluaran | 250.180.122 L / mnt | |
| Tekanan pelepasan | 5.0, 6.0, 8.0 Mpa | |
| Penjepit kaki | Lingkup Penjepit |
55,5-118 mm melalui lubang Ф165mm |
| Lainnya | Bobot | 8200 Kg |
| Dimensi Transport (L × W × H) | 5980 × 2240 × 2480mm | |
| Cara Transportasi | Perayap Baja |
