Detail produk:
|
| Mesin diesel: | Cummins 6CTA8.3-C195 | Kekuatan: | 145kW (195HP) |
|---|---|---|---|
| Kecepatan: | 1900rpm | Chuck Hidrolik: | PQ |
| Tahan Diameter: | 121 mm (4,76 inci) | Berat badan: | 13000 Kg (28665 lb) |
| Dimensi (L × W × H): | 5600 × 2240 × 2650mm | Cara transportasi: | Perayap baja |
| Menyoroti: | Inti bor rig,berlian inti pengeboran |
||

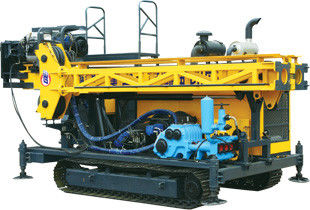

Rig Hydraulic Core HYDX - 5A Lengkap dengan Crawler Mountd NQ 1300m HQ 1000m
Rig pengeboran perayap HYDX-5A model rig hidrolik hidrolik lengkap dikembangkan oleh HH Drill-Tech Drilling Machinery Co., Ltd. dengan referensi teknik canggih peralatan sejenis di dalam dan luar negeri. Rig pengeboran crawler memiliki desain yang wajar dan performa yang superior. Mudah dioperasikan dan untuk perawatan.
Keseluruhan Fitur Unit:
Rig pengeboran perayap mengadopsi penggerak hidrolik penuh, bepergian dengan perayap itu sendiri. Kepala bor digerakkan oleh motor variabel dengan fungsi pergeseran gigi mekanis dua kecepatan, perubahan kecepatan stepless dengan struktur yang maju dan sederhana. Rotator diberi makan dan digerakkan dengan sistem yang menghubungkan poros dan silinder oli dengan rantai. Sistem memiliki fungsi, jika batang piston silinder minyak bergerak satu jarak tertentu, kepala bor bergerak akan menggandakan jarak. Tiang dapat disesuaikan dengan kisaran sudut 0 sampai 90 derajat untuk lubang pengeborannya dengan pusat gravitasi rendah dan stabilitas yang baik dari keseluruhan unit. Rig pengeboran crawler menyediakan operator dengan bidang penglihatan yang bagus dan kondisi kerja yang luas dan nyaman. Rig pengeboran hidrolik HYDX-5A hidrolik terlihat cantik dalam keseluruhan struktur dan mewujudkan desain yang dipikirkan orang-orang yang berorientasi.
Keuntungan:
(1) Kinerja yang Handal
Dengan mendasarkan pada pedoman untuk membeli peralatan tambahan yang penting secara internasional, mesin diesel, pompa hidrolik, katup utama, motor, peredam perayap dan suku cadang hidrolik utama semuanya mengadopsi produk merek terkenal di dalam dan luar negeri.
(2) rig pengeboran efisiensi tinggi
Dengan torsi besar, alokasi unit daya tinggi dan dengan desain struktur yang masuk akal dan metode operasi yang canggih serta panjang 6 meter (19,7 kaki) batang bor, semua ini menjamin kinerja tinggi dan efisiensi kinerja pengeboran.
(3) Perlindungan Lingkungan Rig Pengeboran Hydraulic Crawler
Dengan polusi yang rendah dari mesin diesel, desain peredaman kebisingan profesional, rig pengeboran cocok untuk operasi dan kinerja perkotaan.
(4) Rig Penghematan Energi
Mengadopsi teknik kontrol beban lanjutan yang canggih, rig pengeboran telah mengurangi konsumsi daya dan pembangkitan panas ke tingkat terendah.
Dengan garis besar yang elegan, struktur yang kompak, kinerja dan pengoperasian yang andal dengan mudah, harus menjadi peralatan prioritas untuk dipilih di rig pengeboran inti hidrolik penuh dari pasar domestik sekarang.
Bidang Aplikasi
Rig pengeboran tipe HYDX-5A terutama digunakan untuk pengeboran lereng dan pengeboran lurus. Ini bisa digunakan untuk eksplorasi dan pencarian geologi, metalurgi, batubara, industri nuke, hidrologi dan bidang industri lainnya. Ini adalah rig pengeboran inti dengan menggunakan potongan berlian dan karbit.
Parameter Kinerja Utama HYDX-5A
| Mesin diesel | Model | Cummins 6CTA8.3-C195 (turbocharged dan charge water cooled) |
| Pemindahan | 8.3L (2,19 US Gallons) | |
| Kekuasaan | 145kW (195HP) | |
| RPM nilai (pengaturan pabrik) | 2200rpm | |
| Pengeboran Kapasitas Rig Pengeboran Crawler | BQ | 1500 m (4920 kaki) |
| NQ | 1300 m (4264 kaki) | |
| HQ | 1000 m (3280 kaki) | |
| PQ | 680 m (2230 kaki) | |
| Kepala Drill | Rotasi Motor | Double Hydraulic Motors - Variable and Reversible Maker: SAUER-DANFOSS |
| RPM Hydraulic Crawler Bor Rig | Dua Shifts / Stepless Change 0-1145 RPM | |
| Rasio | 1st 8.776: 1 2nd 2.716: 1 | |
| Kepala pembuka | Demikian juga dengan sliding sliding dengan hydraulic drive | |
| Chuck Hidrolik (PQ) | Dibuka secara hidrolik, Disc Spring Clamping, Biasanya Closed Type Axial Holding Capacity 222 400 N | |
| Maks. Torque Hydraulic Crawler Bor Rig | 4650 N · m (3427 lbf · ft) | |
| Tahan Diameter | 121 mm (4,76 inci) | |
| Maks. Mengangkat kapasitas Spindle | 150 kN (33720 lbf) | |
| Maks. Memberi makan | 75 kN (16860 lbf) | |
| Paket Pompa Primer | Perpindahan variabel piston aksial Pompa tripleks untuk penggerak Rotasi Kepala Bor, Main Hoist, Mud Pump & Line Winch. | Pembuat: DANFOSS 1st Pump: at 25MPa 3rd Pump: 102 LPM at 25MPa |
| Tangki hidrolik | Kapasitas | 420 L (111 Gallons AS) |
| Kecepatan pengangkat (kawat tunggal) | 38-70m / menit (drum telanjang) | |
| Kapasitas Utama | Kekuatan melayang (kawat tunggal) | 77kN (17310 lbf) |
| Diameter Kawat Baja | 18 mm (0,71 inci) | |
| Kawat Baja Panjang Rig Pengeboran Hydraulic Crawler | 50 m (164 kaki) | |
| Kecepatan pengangkat (kawat tunggal) | 164 m / menit (drum telanjang) | |
| Kapasitas Wire line Hoist Mast | Kekuatan pengangkat (kawat tunggal) | 12 kN (2698 lbf) (drum telanjang) |
| Diameter Kawat Baja | 6 mm (0,24 inci) | |
| Panjang Kawat Baja | 1500 m (4920 kaki) | |
| Mast Tinggi Rig Pengeboran Hydraulic Crawler | 11 m (36 kaki) | |
| Mast Adjusting Angle | 0 ° -90 ° | |
| Sudut pengeboran | 45 ° -90 ° | |
| Memberi makan stroke | 3800 mm (150 inci) | |
| Slippage Stroke | 1500 mm (59 inci) | |
| Feed Pull | 15000kg (33075 lb) | |
| Feed Thrust | 7500 kg (16538 lb) | |
| Tangkai batang | 3m atau 6m (9.84feet atau 19.68feet) | |
| Pompa lumpur | Mengetik | Reciprocating Pump Triplex Plunger |
| Model | BW250 | |
| Pukulan | 100mm (3,9 inci) | |
| Volume output | 250.145, 90, 52 L / menit (66, 38, 24, 14 Gallons AS / menit) | |
| Discharge pressure | 2.5, 4.5, 6.0, 6.0 Mpa (363, 653, 870, 870 psi) | |
| Klem kaki | Clamping Scope | 55.5-117.5 mm (2,19-4,63 inci) melalui lubang Ф154mm (6,06 inci) |
| Lain | Berat | 13000 Kg (28665 lb) |
| Dimensi (L × W × H) | 5600 × 2240 × 2650mm (220 × 88,2 × 104,3 inci) | |
| Cara transportasi | Perayap baja |
2. Tentang kami
Kami adalah salah satu produsen terkemuka rig pengeboran intan berlian di China,
Kami memproduksi dan memasok rig pengeboran inti berlian tipe spindle dan semua rig pengeboran inti hidrolik dengan kapasitas pengeboran dari 100 meter sampai 4200meters, pompa lumpur dan alat pengeboran terkait lainnya juga dapat disertakan.
Kami sangat menyambut klien dari seluruh dunia untuk menghubungi kami untuk setiap penyelidikan, dan kami akan mencoba sebaik mungkin untuk memberikan layanan profesional untuk memuaskan Anda.
3. Layanan
Waktu pengiriman tergantung pada tujuan.
Setelah kami mengirimkan barang, kami akan mengirimkan email informasi pengiriman, serta rincian pelacak.
Barang akan dikirim dengan cara yang paling masuk akal untuk pengiriman.
1. Semua rig pengeboran kami disediakan masa garansi dan layanan purna jual, pls hubungi kami untuk rinciannya.
2. Kami menawarkan dukungan teknis lifer-panjang untuk peralatan pengeboran kami, silahkan hubungi kami dengan bebas jika ada pertanyaan untuk pengeboran kami
Peralatan yang Anda terima, kami akan memberitahu Anda bagaimana cara mengatasi masalah melalui email atau telepon.
Tampilan produk
