Detail produk:
|
| Tipe: | JENIS RAK GEAR Rig Pengeboran Vertikal | Mesin: | Mesin diesel |
|---|---|---|---|
| Kapasitas Pengeboran: | φ102 （4 ") / φ127 （5") / φ140 (5 1/2 ") | Jenis sasis: | Crawler atau truk dipasang |
| STROKE KEPALA DAYA: | 13 jt | Tiang kapal: | 3,2 m |
| Cahaya Tinggi: | 3700m rig pengeboran top drive,3700m rig minyak top drive,ISO9001 rig pengeboran top drive |
||

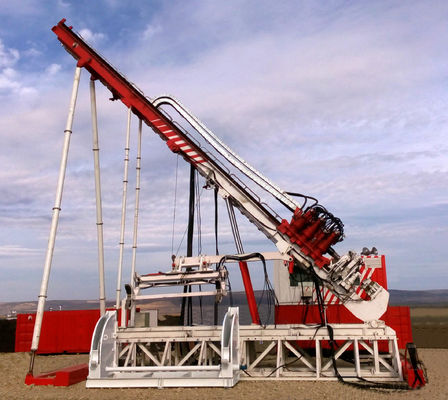

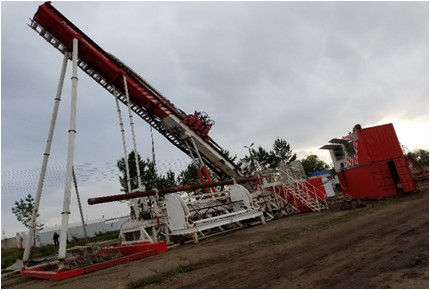

3700m Hidrolik Top Drive Jenis Rig Pengeboran Vertikal Untuk Minyak dan Gas
Keterangan:
Rig pengeboran vertikal seri TYC adalah tipe baru yang baru dikembangkan oleh perusahaan kami berdasarkan pengalaman bertahun-tahun dalam produksi dan pembuatan rig pengeboran tanpa parit dalam proses konstruksi dan pembuatan minyak bumi dan metana batu bara, sesuai dengan karakteristik rig pengeboran konstruksi di lapangan minyak dan gas di dalam dan luar negeri.
Fitur:
Desain rig masuk akal, lengkap, kinerja unggul (peralatan lengkap: mesin utama, ruang kontrol, pembangkit listrik, dll.).
Ini terutama digunakan untuk mengebor Sumur minyak, metana batu bara, gas serpih dan gas alam di Sumur miring lurus.Ini memiliki keunggulan struktur kompak, transportasi yang nyaman, otomatisasi tingkat tinggi dan biaya konstruksi rendah. Ini juga dapat digunakan untuk teknik peletakan pipa bawah tanah tanpa parit.
Fitur mesin:
1. Bor mengadopsi penggerak hidraulik penuh, yang dapat berupa tipe truk, platform, dan tipe perayap;
2, sistem pengumpanan pinion dan rak mendorong dan menarik, gerakan yang stabil dan andal;
3. Tiang dapat menyesuaikan Sudut pengeboran di kisaran 12 ° -90 °, dan perangkat bergerak depan dan belakang baru dan unik.
4, Kabin kontainer, dilengkapi dengan AC dingin dan hangat, untuk memberi operator penglihatan yang baik dan lingkungan kerja yang luas dan nyaman;
5, dapat dikonfigurasi dengan derek bantu acak, bongkar muat manipulator otomatis pipa bor.
6. Bor mengadopsi teknologi kontrol elektro-hidraulik canggih, dan teknologi kontrol gabungan dari penginderaan beban tertutup dan terbuka membuat konsumsi daya dan pemanasan sistem bor dikurangi seminimal mungkin, dan seluruh mesin memiliki efisiensi tinggi.
Spesifikasi:
| MODEL | TYC-150 | TYC-245 | TYC-320 | |
| KAPASITAS PENGEBORAN | 102(4") | 2500m | 3200m | 3700m |
| 127(5") | 2000m | 2500m | 2900m | |
| 140(5 1/2") | 1500m | 2000m | 2400m | |
| MESIN | KEKUASAAN | 338 KW | 440 KW (2 SET) | 552 KW(2 SET) |
| KECEPATAN | 1900 putaran/menit | 2100 putaran/menit | 2100 putaran/menit | |
| TIPE | MESIN DIESEL | MESIN DIESEL | MESIN DIESEL | |
| ROTASI | TORSI/RPM | 48000Nm 52r/mnt |
60000Nm 50r/menit |
80000Nm 45r/mnt |
| 24000 Nm 104 putaran/menit |
30000 Nm 100 putaran/menit |
40000 Nm 90 putaran/menit |
||
| KAPASITAS TARIK DAN DORONG | KEKUATAN / KECEPATAN dorong | 1500 KN 11 m/mnt |
2450 KN 9,6 m/mnt |
3200 KN 10,5 m/mnt |
| KEKUATAN / KECEPATAN dorong | 100 KN 23 m/mnt |
1600 KN 21 m/mnt |
2000 KN 22 m/mnt |
|
| KEKUATAN / KECEPATAN dorong | 500 KN 35 m/mnt |
750 KN 33 m/mnt |
900KN 35 m/mnt |
|
| Kecepatan dorong berhubungan dengan berat kepala tiang rig dan gaya tekuk pipa bor. | ||||
| JENIS CHASSIS | CHASSIS DIPASANG Crawler | 2 Km/jam | 2.2 Km/jam | 1,8 Km/jam |
| CHASSIS DIPASANG TRUK | 80 Km/jam | 80 Km/jam | 80 Km/jam | |
| SISTEM CLAMPING | TORSI MAKEUP | 60 KNm | 60 KNm | 120 KNm |
| TORSI belenggu | 12 KNm | 12 KNm | 300 KNm | |
| JARAK MENGApung | 500mm | 500mm | 500mm | |
| MELALUI DIAMATER | 255 | 300 | 360 | |
| KEPALA KEKUATAN | PUKULAN | 13 m | 13 m | 13 m |
| TIPE TRANSMISI | RAK GIGI | RAK GIGI | RAK GIGI | |
| DIAMETER PUTAR AIR | 75 | 89 | 102 | |
| TIANG KAPAL | JARAK GESER | 3.2M | 3.2M | 3.2M |
| MENYESUAIKAN SUDUT | 10-90 ° | 10-90 ° | 10-90 ° | |
| WINCH KABEL (OPSIONAL) | KEKUATAN TARIK | 1,5 Ton | 1,5 Ton | 1,5 Ton |
| KECEPATAN | 200 m/mnt | 240 m/mnt | 280 m/mnt | |
| KAPASITAS TALI | 2000 M | 2500 M | 3000 M | |
| derek pengeboran (OPSIONAL) |
MENGANGKAT BERAT | 6.3Tm | 6.3Tm | 6.3Tm |
| RADIUS KERJA | ||||
| RUANG OPERASI | BERAT | 5500 Kg | ||
| DIMESI | 6058 mm×2600 mm×2600 mm | |||
| MESIN UTAMA | BERAT | 35 Ton | 40 Ton | 43 Ton |
| DIMESI | 17m * 3,1m * 3,3m | 17.2m * 3,1m * 3,3m |
18,5m * 3,1m * 3,3m |
|
