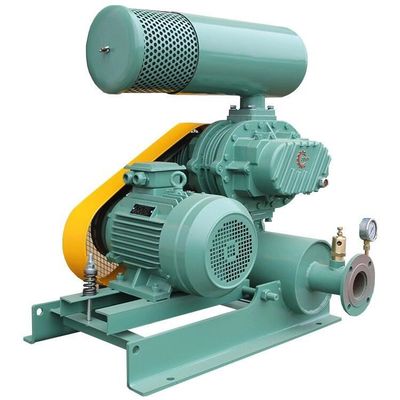

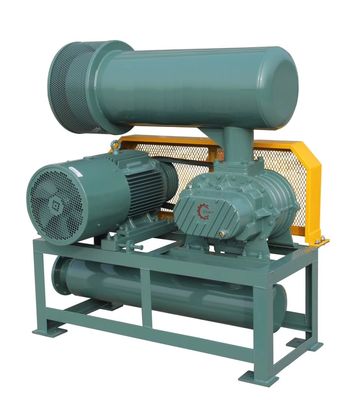

Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda

Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda
Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda

Gambar besar :  Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda

Detail produk:
Tempat asal: Cina
Nama merek: JSMY
Sertifikasi: ISO9001
Nomor model: SL4005 / SL5003 / SL5006 /SL5009
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: T / M
Harga: dapat dinegosiasikan
Kemasan rincian: Paket Standar Ekspor
Waktu pengiriman: 1 minggu
Syarat-syarat pembayaran: L / C, T / T
Kontak

Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda

Deskripsi
Tipe: Blower udara akar Ukuran: SL4005 / SL5003 / SL5006 /SL5009 ..etc
Cara pendinginan: Berpendingin Udara dan Berpendingin Air Aplikasi: Blower atau Vakum
Situs Terpasang: indoor, outdoor, suhu lingkungan, apakah ada tempat berbahaya Jalan Mengemudi: Kopling, V-belt
Menyoroti:

sl4005 root blower udara

,

sl4005 blower akar udara

,

blower akar udara berpendingin air



Struktur Kompak Kebisingan Rendah Three-Lobe Double Oil Tank Roots Air Blower





Deskripsi Produk



1) Roots blower adalah kipas volumetrik.

2) Aliran udara sebanding dengan kecepatan.Impeller tiga lobus berputar setiap kali, dan dua impeler bernafas dan buang selama tiga kali

Dibandingkan dengan tipe dua lobus, pulsasi gas lebih sedikit, perubahan beban lebih kecil, kekuatan mekanik lebih kuat, kebisingan rendah, dan getarannya kecil.

3) Ada 2 buah impeler tiga lobus pada dua poros paralel.Sedikit celah antara impeler dan permukaan bagian dalam tangki elips dan masing-masing impeler.

Impeller berputar dengan kecepatan konstan dalam arah yang berlawanan.Sejumlah gas yang dikelilingi oleh tangki dan impeler diangkut dari sisi hisap ke sisi buang

4) Setiap gigi impeller dan sinkronisasi selalu menjaga posisi fase yang benar, kontak timbal balik tidak terjadi, sehingga dapat dipercepat tanpa pelumasan internal, operasi dan kinerja yang sederhana, stabil, menyesuaikan dengan berbagai tujuan dan penggunaan dalam berbagai berbagai bidang.





Prinsip kerja tiga lobus impeller

Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda 0



Struktur utama

Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda 1





Fitur utama:

  • Didorong oleh roda gigi sinkron heliks: Transmisi seimbang, kebisingan rendah
  • Mengadopsi kurva impeller canggih di dunia: meningkatkan rasio Volume, efisiensi tinggi
  • Semua bantalan diimpor dari bantalan NSK atau SKF, memiliki kinerja pemuatan yang baik dan masa pakai yang lama.
  • Segel minyak digunakan segel CR yang diimpor dari Amerika Serikat.
  • Cara pendinginan adalah berpendingin udara dan berpendingin air
  • Impeller menggunakan struktur terintegrasi impeller & poros.Ini menghindari cacat struktur split poros impeller.
  • Struktur kompak, struktur impeller inlet dan outlet yang sama, pemasangan fleksibel
  • Ada berbagai cara instalasi.Blower udara dapat dipasang ke saluran masuk udara horizontal dan saluran masuk udara vertikal menggunakan bagian bawah yang sama
  • Itu juga dapat mengubah posisi poros penggerak, penggerak poros kanan atau kiri, poros atas atau penggerak poros bawah
  • Struktur tangki oli ganda, pelumasan percikan digunakan pada ujung roda gigi dan ujung penggerak, yang meningkatkan pembuangan panas yang lebih baik, dan juga meningkatkan efek pelumasan yang lebih baik dari bantalan dan roda gigi



Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda 2Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda 3



Referensi instalasi root blower udara





Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda 4

Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda 5



Pusat mesin CNC impeller



Impeller adalah impeller & poros terintegrasi berbentuk QT500-7.Ini diproses secara integral oleh pusat permesinan untuk menghindari kekurangan yang disebabkan oleh pemisahan impeller dan poros (deformasi, ekspansi termal, misalignment, keausan, dll.)





Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda 6Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda 7Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda 8Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda 9





Pusat Uji Kinerja Roots Blower



Perusahaan kami menggunakan sistem uji peniup akar komputer mikro yang dikembangkan bersama oleh lembaga pengembangan dan penelitian kami yang terkenal di Cina di bawah bimbingan teknis perusahaan Jepang dan Amerika.

Sistem pengujian ini memperkenalkan sistem akuisisi dan pemantauan sinyal CRAS yang canggih

Menurut standar industri nasional <<JB/T8941.2-1999 metode pengujian kinerja peniup udara Roots tujuan umum>>, dilengkapi dengan berbagai sensor sinyal dan instrumen tampilan yang memenuhi persyaratan akurasi uji, keandalan tinggi, dan pengamatan yang mudah.

Ini mengumpulkan aliran udara, tekanan angin, kebisingan, getaran, kecepatan, suhu, arus, tegangan dan sinyal lainnya ke dalam komputer.Itu dapat mewujudkan pemantauan online, analisis, penyimpanan catatan oleh komputer, dan itu adalah tingkat terdepan di antara rekan-rekan domestik





Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda 10Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda 11



Pemilihan Model Roots Blower:

  1. Aplikasi: Blower atau Vakum
  2. Sifat udara: nama udara, keadaan, suhu, apakah korosif dan eksplosif.

Dalam kasus udara campuran, harap tunjukkan rasio komposisi dan berat molekul.

  1. Tekanan: Kgf/Cm2 , mmH2o, mmHg, Pa
  2. Aliran udara: M3/ menit kondisi referensi (N: 01, tekanan atmosfer standar, aliran udara keadaan udara kering)

Kondisi standar (S: 201, tekanan atmosfer standar, kelembaban relatif 65% keadaan aliran udara)

Kondisi hisap (Suhu suhu tekanan, nilai suhu)

  1. Situs Terpasang: dalam ruangan, luar ruangan, suhu sekitar, apakah ada tempat berbahaya
  2. Motor: model, daya keluaran, jumlah kutub, persyaratan lainnya
  3. Drivingway: Kopling, V-belt
  4. Lainnya: Waktu berjalan, aksesori dan suku cadang, warna lukisan
  5. Kisaran aliran udara yang diizinkan pada tekanan yang ditentukan adalah ± 5%





spesifikasi

model

Knalpot

Pelabuhan Dia

(MM)



Kecepatan

 Tekanan berbeda untuk aliran udara masuk yang berbeda (M3/ mnt) & daya poros (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0,7kgf/cm2 0.8kgf/cm2
RPM 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa

M3/

min

 KW

M3/

min

 kW

M3/

min

 KW

M3/

min

 KW

M3/

min

 KW

M3/

min

 KW

M3/

min

 KW M3/ menit KW





TL

4005



50

(2”)

 1000 2.46 0,80 2.11 1.30 1.88 1.80 1.67 2.40 1.48 2.90 1.25 3.50
1200 3.11 0,90 2.78 1.60 2.53 2.20 2.32 2.90 2.13 3.50 1.91 4.20 1.76 4.70
1400 3.76 1.10 3.43 1.80 3.18 2.60 2.97 3.30 2.78 4.10 2.56 4.90 2.42 5.50
1600 4.41 1.20 4.08 2.10 3.83 2.90 3.62 3.80 3.43 4.70 3.22 5.60 3.07 6.30
1800 5.06 1.40 4.73 2.30 4.48 3.30 4.27 4.30 4.08 5.30 3.87 6.20 3.72 7.10
2000 5.71 1.50 5.38 2.60 5.13 3.70 4.92 4.80 4.73 5.90 4,52 6.90 4.38 7.90
2200 6.36 1.70 6.03 2.80 5.78 4.00 5.57 5.20 5.38 6.40 5.18 7.60 5.03 8.70



TL

5003



65

(2.5")

 800 2.37 1.00 2.02 1.60 1.75 2.10 1.63 2.60 1.43 3.20 1.23 4.02
1000 3.18 1.30 2.83 2.00 2.56 2.60 2.43 3.30 2.13 4.00 1.95 4.60 1.75 5.50
1200 3.98 1.50 3.63 2.40 3.36 3.20 3.13 4.00 2.93 4.80 2.75 5.60 2.59 6.40
1400 4.78 1.80 4.43 2.70 4.16 3.70 3.94 4.60 3.74 5.60 3.56 6.50 3.39 7.40 3.24 8.40
1600 5.59 2.10 5.24 3.00 5.17 4.20 4.94 5.30 4.68 6.40 4.56 7.40 4.29 8.50 4.14 9.60
1800 6.39 2.30 6.04 3.50 5.87 4.70 5,75 5.90 5,45 7.10 5.17 8.50 5.09 9.60 4.98 10.80
2000 7.20 2.60 6.85 3.90 6.66 5.30 6.54 6.60 6.35 7.90 6.06 9.60 5.80 10.60 5,65 12.00
2200 8.00 2.80 7.65 4.30 7.38 5.80 7.16 7.30 6.96 8.70 6.78 10.6 6.61 11.70 6.45 13.20

























































model

Knalpot

pelabuhan Dia

(MM)



Kecepatan

 Tekanan berbeda untuk aliran udara masuk yang berbeda (M3/ mnt) & daya poros (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0,7kgf/cm2 0.8kgf/cm2



RPM

 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
M3/ menit KW M3/ menit kW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW



TL

5006



100

(4")

 800 3.84 1.30 3.35 2.20 2.97 3.00 2.66 3.80 2.38 4.70 2.12 5.50
1000 5.34 1.70 4.98 2.70 4.78 3.80 4.66 4.80 4,53 5.90 4.38 6.90 3.97 7.90
1200 6.36 2.00 6.25 3.30 6.01 4.50 5.88 5.80 5.46 7,00 4.98 8.88 4.65 9.50
1400 7.88 2.30 7.78 3.80 7.56 5.30 7.46 6.70 7.23 8.20 6.90 9.70 6.56 11.10 6.34 12.60
1600 9.70 2.70 9.55 4.30 9.37 6.00 9.12 7.70 8.76 9.40 8.21 11.00 8.05 12.70 7.88 14.40
1800 11.13 3.00 11.00 4.90 10.67 6.80 10.23 8.70 9.88 10.50 9.50 12.40 9.18 14.30 8.89 16.20
2000 12.39 3.30 12.22 5.40 11.78 7.50 11.56 10.20 11.34 11.70 11.11 13.80 10.89 15.90 10.22 18.00
2200 13.64 3.70 13.15 6.00 12.78 8.30 12.46 10.60 12.18 12.90 11.93 15.20 11.69 17.50 11.48 19.80



TL

5009



100

(4")

 800 5.83 1.70 5.20 2.90 4.72 4.20 4.32 5.40 3.96 6.00 3.62 6.90
1000 7.98 2.10 7.67 3.70 7.32 5.20 7.04 6.70 6.80 8.30 6.45 9.30
1200 9.50 2.60 8.87 4.40 8.39 6.20 7.99 8.10 7.63 9.90 7.21 10.90
1400 11.33 3.00 10.71 5.10 10.23 7.30 9.82 9.40 9.47 11.60 9.12 12.60
1600 13.17 3.40 12.54 5.90 12.03 8.30 11.66 10.80 11.30 13.20 10.78 15.20
1800 15.00 3.90 14.38 6.60 13.90 9.40 13.49 12.10 13.14 14.90 12.14 16.90
2000 16.84 4.30 16.21 7.40 15.73 10.40 15.33 13.50 14.97 16.50 13.57 18.50
2200 18.67 4.70 18.05 8.10 17.57 11.50 17.16 14.80 16.81 18.20 16.11 20.20





model

Lubang pembuangan dia

(MM)



Kecepatan

 Tekanan berbeda untuk aliran udara masuk yang berbeda (M3/ mnt) & daya poros (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0,7kgf/cm2 0.8kgf/cm2



RPM

 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
M3/ menit KW M3/ menit kW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW



TL

6005



80

(3")

 800 4.63 1.70 4.07 2.70 3.65 3.60 3.29 4.60 2.97 5.60 2.68 6.60 2.42 7.60
1000 6.13 2.10 5.57 3.30 5.14 4.60 4.78 5.80 4.46 7.10 4.17 8.30 3.91 9.50 3.66 10.80
1200 7.62 2.50 7.07 4.00 6.64 5.50 6.28 7,00 5.96 8.50 5.67 10.00 5.76 11.50 5.00 12.90
1400 9.12 2.90 8.56 4.60 8.13 6.40 7.77 8.10 7.45 9.90 7.17 11.60 6.90 13.40 6.65 15.10
1600 10.61 3.30 10.06 -- 9.63 7.30 9.27 9.30 8.95 11.30 8.66 13.30 8.40 15.30 8.15 17.30
1800 12.11 3.70 11.55 6.00 11.12 8.20 10.76 10.50 10.44 12.70 10.16 14.90 9.89 17.20 9.64 19.40
2000 13.60 4.10 13.05 6.60 12.62 9.10 12.26 11.60 11.94 14.10 11.65 16.60 11.39 19.10 11.14 21.60



TL

6008



125

(5")

 800 7.41 2.30 6.51 3.80 5.83 5.40 5.25 7,00 4.74 8.60 4.28 10.20 3.86 11.80
1000 10.45 2.80 9.88 4.80 9.46 6.80 9.12 8.80 8.53 10.80 8.21 12.80 7.88 14.80 7.12 16.70
1200 12.98 3.40 12.29 5.80 11.61 8.20 11.12 10.50 10.52 12.90 10.21 15.30 9.64 17.70 9.25 20.10
1400 15.58 3.90 15.12 6.70 14.77 9.50 14.42 12.30 13.91 15.10 13.45 17.90 13.01 20.70 12.64 23.40
1600 16.97 4.50 16.45 7.70 15,99 10.90 15.43 14.10 14.97 17.20 14.35 20.40 13.67 23.60 13.03 26.80
1800 19.67 5.10 19.46 8.70 18.99 12.20 18.50 15.80 18.10 19.40 17.78 23.00 17.40 26.60 17.03 30.10
2000 21.75 5.60 20.85 9.60 20.17 13.60 19.59 17.60 19.08 21.60 18.62 25.50 18.20 29.50 17.81 33.50



model

Knalpot

pelabuhan Dia

(MM)



Kecepatan

 Tekanan berbeda untuk aliran udara masuk yang berbeda (M3/ mnt) & daya poros (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0,7kgf/cm2 0.8kgf/cm2



RPM

 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
M3/ menit KW M3/ menit kW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW



TL

6015



150

(6")

 800 14.90 3.60 14.22 6.60 13.94 9.60 12.86 12.60 10.40 14.30 8.70 16.30
1000 19.38 4.60 18.71 8.30 17.43 12.00 16.34 15.80 15.20 19.93 14.20 22.93
1200 22.87 5.50 21.20 10.00 19.91 14.40 18.83 18.90 17.83 21.40 16.07 23.40
1400 27.36 6.40 25.68 11.60 24.40 16.80 23.31 22.10 22.02 25.00 20.12 28.00
1600 31.84 7.30 30.17 13.30 28.88 19.30 27.80 25.20 26.21 28.60 24.56 31.60
1800 36.33 8.20 34.65 14.90 33.37 21.70 32.28 28.40 30.40 32.20 27.49 36.20
2000 40.81 9.10 39.14 16.60 37.85 24.10 36.77 31.50 34.59 35.70 30.50 39.70



TL

7006



100

(4")

 700 6.93 2.10 6.26 3.60 5,75 5.00 5.32 6.40 4.94 7.80 4.59 9.30 4.27 10.70 4.24 10.90
800 8.15 2.50 7.48 4.10 6.97 5.70 6.54 7.30 6.16 9.00 5.81 10.60 5.50 12.20 5.20 13.80
1000 10.59 3.10 9.92 5.10 9.41 7.10 8.98 9.20 8.60 11.20 8.25 13.20 7.94 15.30 7.64 17.30
1200 13.03 3.70 12.36 6.10 11.85 8.60 11.42 11.00 11.04 13.40 10.69 15.90 10.38 18.30 10.08 20.80
1400 15.47 4.30 14.81 7.10 14.29 10.00 13.86 12.80 13.48 15.70 13.13 18.50 12.82 21.40 12.52 24.20
1600 17.91 4.90 17.25 8.20 16.73 11.40 16.30 14.70 15,92 17.90 15.58 21.20 15.26 24.40 14.96 27.70







model

Knalpot

pelabuhan Dia

MM



kecepatan

 Tekanan berbeda untuk aliran udara masuk yang berbeda (M3/ mnt) & daya poros (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0,7kgf/cm2 0.8kgf/cm2



RPM

 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
M3/ menit KW M3/ menit kW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW



TL

7011



150

(6")

 700 12,99 3.30 11.87 5.90 11.77 8.60 11.45 11.20 10.98 13.80 10.09 16.40 9.56 19.00
800 16.23 3.80 15.11 6.80 14.78 9.80 14.54 12.80 13.90 15.70 13.33 18.70 12.80 21.70 12.11 24.70
1000 20.71 4.80 19.59 8.50 18.74 12.20 18.02 16.00 17.38 19.70 16.81 23.40 16.28 27.10 14,79 30.90
1200 24.88 5.70 24.11 10.00 23.25 14.50 22.52 19.00 21.88 23.40 21.31 27.90 20.78 32.40 19.28 36.90
1400 29.72 6.50 28.59 11.70 27.73 16.90 27.00 22.10 26.36 27.40 25.79 32.60 25.26 37.80 24.76 43.00
1600 33.20 7.40 32.07 13.40 31.21 19.30 30.48 25.30 29.84 31.30 29.27 37.20 28.74 43.20 28.24 49.20



TL

7018



200

(8")

 700 21.55 4.80 19.79 9.10 18.45 13.40 17.33 17.60 16.30 18.50 14.80 19.50
800 26.22 5.50 25.46 10.40 24.12 15.30 23.56 20.20 22.70 26.50 20.70 30.50
1000 32.54 6.90 30.79 13.00 29.45 19.10 28.32 25.20 27.60 30.34 25.60 35.34
1200 39.87 8.30 38.12 15.60 36.77 22.90 35,65 30.20 34.90 35.60 32.63 40.60
1400 47.20 9.70 45.44 18.20 44.10 26.70 42,98 35.30 40.00 39.45 37.00 44.45
1600 54.53 11.00 52.77 20.80 51.43 30.60 50.30 40.30 48.65 44.20 43.55 50.20









model

Knalpot

pelabuhan Dia

MM



Kecepatan

 Tekanan berbeda untuk aliran udara masuk yang berbeda (M3/ mnt) & daya poros (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0,7kgf/cm2 0.8kgf/cm2



RPM

 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
M3/ menit KW M3/ menit kW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW



TL

8016



200

(8")

 700 20.38 7.05 18.18 10.56 16.54 14.36 15.11 17.37 13.90 21.58 12.80 25.78
850 25.87 8.56 23.67 13.38 22.02 17.44 20.60 21.10 19.39 26.20 18.29 31.30
1000 31.35 10.08 29.16 15.09 27.51 20.52 26.09 24.82 24.88 30.82 23.78 36.82 22.72 42.83 21.80 48.83
1150 36.84 11.59 34.65 17.35 33.00 23.59 31.57 28.54 30.37 35.45 29.27 42.35 28.21 49.25 27.29 56.15
1250 40.50 12.60 38.30 18.86 36.66 25,65 35.23 31.02 34.02 38.53 32.93 46.03 31.87 53,53 30,95 61.04
1400 45,99 14.11 43.79 21.12 42.15 28.72 40.72 34,75 39.51 43.15 38.41 51.55 37.35 59,96 36.44 68.36
1500 49.65 15.11 47.45 22.63 45.80 30.78 44.38 37.23 43.17 46.23 42.07 55.24 41.01 64.24 40.10 73.24



TL

8024



250

(10")

 700 30.85 9.34 27.73 14.94 25.32 20.92 23.29 25,74 21.54 32.04 19,95 38.33
850 39.07 11.34 35,95 18.14 33.54 25.41 31.51 31.26 29.76 38.90 28.17 46.54
1000 47.29 13.34 44.17 21.34 41.76 29.89 39.73 36.77 37.98 45.77 36.39 54,76
1150 55.51 15.34 52.39 24.54 49.98 34.37 47.95 42.29 46.20 52.63 44,61 62.97
1250 60,99 16.67 57.87 26.67 55.46 37.36 53.43 45,97 51.68 57.21 50.09 68.45
1400 69.21 18.67 66.09 29.87 63.68 41.85 61.65 51.48 59,90 64.27 58.31 76.66
1500 74,69 20.01 71.57 32.00 69.16 44,84 67.13 55.16 65.38 68.65 63,79 82.14







model

Lubang pembuangan

dia

(MM)



Kecepatan

 Tekanan berbeda untuk aliran udara masuk yang berbeda (M3/ mnt) & daya poros (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0,7kgf/cm2 0.8kgf/cm2



RPM

 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
M3/ menit KW M3/ menit kW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW





TL

9020





250

(10")

 700 34.83 10.06 31.68 16.32 29.26 23.00 27.20 28.40 25.44 35.35 23.81 42.31
850 43.92 12.22 40.77 19.82 38.35 27.93 36.29 34.48 34.53 42.93 32.89 51.38
1000 53.01 14.37 49.86 23.32 47.43 32.86 45.37 40.57 43.62 50.50 41.98 60.44 40.47 70.38 39.13 80.32
1150 62.09 16.53 58.94 26.82 56.52 37.79 54.46 46.65 52.70 58.08 51.07 69,51 49.55 80,94 48.22 92.37
1250 68.15 17.96 65.00 29.15 62.58 41.08 60.52 50.71 58.76 63.13 57.13 75.55 55.61 87,98 54.28 100.40
1400 77.24 20.12 74.09 32.64 71,66 46.01 69.60 56,79 67,85 70.71 66.21 84,62 64.70 98,54 63.36 112,45
1500 83.30 21.56 80.15 34.98 77.72 49.30 75,66 60.85 73,91 75,76 72.27 90,67 70.76 105,57 69.42 120.48







TL

9030







300

(12")

 700 52.65 13.82 48.12 23.54 44.68 33.83 41.78 42.20 39.24 52.61 36.97 63.01
850 66.25 16.79 61.71 28.58 58.27 41.08 55.37 51.24 52.83 63.88 50.57 76.52
1000 79,84 19.75 75,31 33.62 71,86 48.32 68.96 60.28 66.43 75.15 64.16 90.02
1150 93.43 22.71 88.90 38.67 85.46 55.57 82.56 69.33 80.02 86.43 77,75 103.52
1250 102,49 25,67 97,96 43.71 94.52 62.82 91.62 78.37 89,08 97.70 86,82 117.03
1400 116.09 27.65 111,56 47.07 108.11 67.65 105.21 84.40 102.68 105.21 100.41 126.03
1500 125.15 29.62 120.62 50.44 117.18 72.49 114.28 90.43 111,74 112,73 109,47 135.03
Model

Lubang pembuangan Dia

(MM)



Kecepatan

 Tekanan berbeda untuk aliran udara masuk yang berbeda (M3/ mnt) & daya poros (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0,7kgf/cm2 0.8kgf/cm2



RPM

 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
M3/ menit KW M3/ menit kW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW M3/ menit KW





TL

10027





300

(12")

 800 74,04 17.21 69.22 29.60 65.60 42.71 62.59 53.39 59.88 66.58 57.57 79,77
900 79,06 19.36 74.24 33.30 70.63 48.05 67.61 60.07 64.90 74,90 62.59 89,74
1000 89.11 21.51 84.29 37.00 80,67 53.39 77.66 66.74 74,95 83.23 72.64 99,71 70.32 116.19 68.32 132.68
1100 99.16 23.66 94.34 40.70 90,72 58.73 87.70 73.42 84,99 91,55 82.68 109,68 80.37 127.81 78.36 145,94
1250 114.23 26.89 109,41 46.25 105,79 66.74 102,77 83,43 100,06 104.03 97,75 124.64 95.44 145.24 93.43 165,85
1400 129.30 30.11 124,47 51.80 120,86 74,74 117,84 93.44 115.13 116,52 112.82 139,59 110.51 162,67 108.50 185,75




TL

10034



350

(14")

 800 94.08 20,95 88.39 36.78 84.08 53.48 80.41 67.13 77.24 83,75 74,33 100.37
900 100.42 23.57 94,72 41.38 90.41 60.17 86,74 75.52 83,57 94.22 80.66 112,92
1000 113.08 26.19 107,38 45.98 103.07 66.85 99.40 83,91 96.24 104.69 93,32 125,47
1100 125,74 30.12 120,04 52.87 115,74 76,88 112,06 96,50 108,90 120.39 105,99 144.28
1250 144.73 34.05 139,04 59.77 134,73 86.91 131.06 109,09 127.89 136.10 124,98 163.10
1400 163.73 36.67 158.03 64.37 153,72 93.59 150.05 117,48 146,89 146,56 143,97 175,65

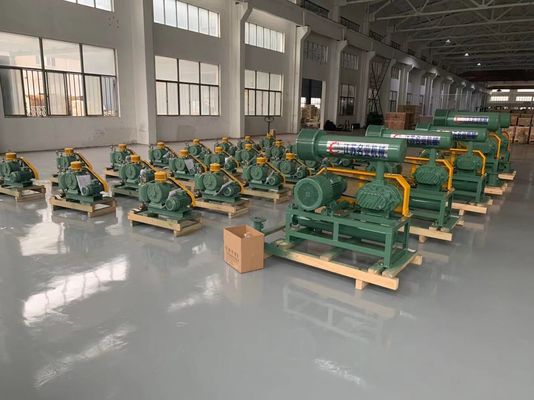

Struktur Kompak Kebisingan Rendah Sl4005 Air Root Blower Tangki Minyak Tiga Lobus Ganda 12



Label:

bagian-bagian mesin rig,

rig pengeboran panas bumi,

sl4005 root blower udara

Rincian kontak
Jiangsu Sinocoredrill Exploration Equipment Co., Ltd

Kontak Person: Amelia

Tel: 86-18051930311

Faks: 86-510-82752846

Mengirimkan permintaan Anda secara langsung kepada kami (0 / 3000)

Tentang

Inti bor Rig

Penghematan Energi Rig Pengeboran Inti Kuat 2000m Permukaan Hidraulik Penuh

Laras wireline inti

BQ NQ HQ PQ Tabung Ganda ISO Wireline Core Barrel Assembly

Tinggalkan pesan

Kebijakan pribadi | Cina Bagus kualitas Inti bor Rig pemasok. © 2011 - 2025 sinocoredrill.com. All Rights Reserved.
