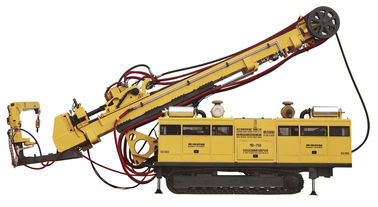

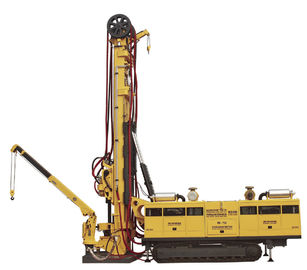

Rig pengeboran Rotary CBM

Rotary CBM Rig dengan hidrolik Winch Pengeboran Lumpur pompa untuk rig pengeboran

Kapasitas Ⅰ．Drill

Ⅱ. utama mesin listrik
Mesin utama dilengkapi dengan mesin diesel Weicai.
Mesin daya: kecepatan berputar 275KW: 2200r/min
Mesin utama diadopsi dengan dua mesin diesel ganda struktur kekuasaan.
Jumlah daya: 550KW
Laju aliran Max: 560L/menit untuk dekat jenis sistem hidrolik.
Laju aliran Max: 630L/menit untuk sistem hidrolik tipe terbuka.

Kepala ⅲ. bor
Dalam adopsi dari kecepatan rendah torsi tinggi pompa hidrolik, dalam 2 kecepatan disesuaikan steplessly.
Dinilai torsi 34000N·m berputar kecepatan 85r/min, kecepatan disesuaikan steplessly
Dinilai torsi 17000N·m berputar kecepatan 170r/min, kecepatan disesuaikan steplessly
Rig mengadopsi empat set Poclain hidrolik motor buatan Franch dengan counter shackling torsi 42000N·m.
Pertama gigi pengurangan diadopsi untuk kepala bor dengan atas mengemudi; Poros berongga adalah Φ75 mm diameter, mengadopsi struktur mengambang dengan struktur redaman musim semi.
Sudut ayunan kepala bor adalah 0-45 °, dan stroke bergerak horizontal 0.75m.
Sistem kabel kontrol arah dipasang pada poros untuk mengubah arah lereng tambang pengeboran.

Ⅳ. dorong dan menarik kekuatan bor Rig
Mengangkat kapasitas: mesin sedang 75 ton Max. mengangkat kapasitas dengan kecepatan tertinggi mengangkat di 35m/min,
kecepatan stepless disesuaikan.
Makan Force: Mesin ini di 16 ton Max. kekuatan yang makan dengan makan tertinggi kecepatan 110m/min,
kecepatan stepless disesuaikan.
Dua silinder minyak diadopsi bersama-sama untuk menyodorkan dan menarik dengan Max. Makan & menarik stroke 11.8m.

Ⅴ. belenggu
Minyak silinder terbuka-jenis pantat struktur menjepit diadopsi untuk mencapai Max meniduri off torsi 100000 N·m dan Max meniduri pada torsi 50000 N·m.

Ⅵ. penjangkaran blok
Dia membuka terbesar adalah Φ650 mm.

Ⅶ. Hidrolik Winch
Winch utama:
Max mengangkat kapasitas: 3 ton (Bare Drum)
Dia kawat baja: 10mm
Tali kapasitas: 120m
Max mengangkat kapasitas 60m/min, itu stepless shiftable.

Bantu Winch:
Max mengangkat kapasitas: 1.5 ton. (Telanjang Drum)
Dia kawat baja: 8mm
Tali kapasitas: 1500m
Kawat tunggal yang mengangkat kecepatan 0-280m/min, itu stepless disesuaikan dan digunakan untuk mengangkat
dan mount mendeteksi perangkat.

Ⅷ. lain
1． Mud Pump
Ianya Hidrolik didorong dengan laju aliran disesuaikan stepless.
Laju aliran Max pada 0-600 liter/min dan Max tekanan adalah 10 MPa.
Tingkat 2．Flow busa pompa: 0-1L/min
3．Flow tingkat Lubrication PUMP: 0-15L/h
4. chassis:
Mengadopsi crawler-type chassis, bepergian dalam dua kecepatan dengan kecepatan maksimal di 3km/h.
Tanki Solar 5．on papan: 700L
Tangki minyak 6．Hydraulic: 800L
7．Dimensions(L*W*H): 12500 mm * 3200 mm * 3400 mm
Berat 8．overall: 38 ton
