Detail produk:
|
| Nama produk: | HDD pengeboran Tools | Jenis: | HDD bor batang |
|---|---|---|---|
| Bahan: | Baosteel | penggunaan: | bor pipa untuk horizontal directional drilling mesin |
| Kelas: | R780, G105 dan S135 | Fitur: | kekuatan tahan pakai / high kelelahan |
| Menyoroti: | Horisontal arah pengeboran alat,No-menggali alat |
||

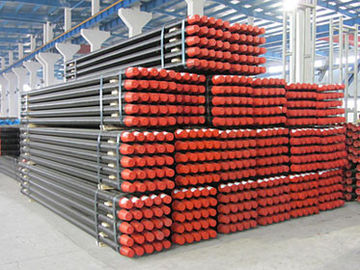

HDD Drilling Tools - HDD Bor Rod / Pipe Forged R780, G105 dan S135 Kelas
Batang HDD bor / pipa Ditempa satu bagian
Struktur seperti ini dirancang untuk mengurangi hambatan yang dihadapi bor selama proses konstruksi.
Penggunaan: pipa bor untuk horisontal mesin bor terarah.
Bahan: Baosteel (Cina terbaik mulus pemasok tabung baja)
Kelas: R780, G105 dan S135.
Thread: Vermeer, selokan penyihir, Case, Amerika Auger dan HDD Cina lainnya manufaktur. Seperti Drillto, DW / TXS, Goodeng, Hanlyma, XCMG dan sebagainya.
Keuntungan:
A: ablity
Mulai tahun 2009, kami menyediakan layanan OEM untuk Vermeer Cina, sekarang kami juga memiliki kerjasama dengan selokan penyihir Asia Agent. Kami juga memiliki hubungan dengan banyak Cina HDD manufaktur utama.
B: Kualitas
1, Satu-satunya di Cina yang melakukan perlakuan panas untuk seluruh tubuh dari batang bor. Desain garis perlakuan panas khusus kami sangat dihargai oleh Vermeer di Cina.
2, Excellent penempaan teknologi di Cina.
3, Mengadopsi bahu ganda untuk meningkatkan sifat mekanik.
Parameter Teknis:
| Kelas | Yield Strength | Kekuatan tarik | Tingkat ekstensi | Dampak Daya AKV J | ||||
| Min | Max | Min | Min | 10 × 10 | ||||
| Psi | Mpa | Psi | Mpa | Psi | Mpa | % | (-20 ° C) | |
| G105 | 105.000 | 724 | 135.000 | 931 | 115.000 | 793 | 15 | ≥ 68 |
| S135 | 135.000 | 931 | 165.000 | 1138 | 145.000 | 1000 | 13 | ≥ 54 |
| Spesifikasi Pipa bor ditempa untuk mesin Kasus HDD |
| Model Of rig | koneksi | Dimensi Pipa pengeboran | Tempering dan Quenching | Min Bending Radius | Max Torque | ||||
| OD Tube | Ketebalan dinding | OD sendi | Bekerja Panjang | Berat | |||||
| (Mm) | (Mm) | (Mm) | (M) | (Kg) | Kelas | (M) | Nm | ||
| Kasus 6030 | Kasus | 60.3 | 7.5 | 66,7 | 3,048 | 35 | S135 | 33 | 6300 |
| Spesifikasi Pipa bor ditempa untuk mesin Cina Merek HDD |
| Ukuran | Koneksi | Dimensi Pipa pengeboran | Tempering dan Quenching | Min Bending Radius | Max Torque | ||||
| OD Tube | Ketebalan dinding | OD sendi / marah | Bekerja Panjang | Berat | |||||
| (Mm) | (Mm) | (Mm) | (Mm) | (Kg) | Kelas | (M) | Nm | ||
| 50x2000mm | DH50 | 50 | 6.5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
| 60X3000mm | DH60-1 | 60 | 6.5 | 66,7 | 3000 | 35 | S135 | 33 | 6300 |
| 60X3000mm | DH60-1 | 60 | 6.5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73X3000mm | NC23 (DH23) | 73 | 7.5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73x3000mm | NC26 (2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83X3000mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83x4500mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89X4500mm | NC31 (2 7/8IF) | 89 | 10 | 104.8 | 4500 | 100 | S135 | 72 | 24000 |
| Spesifikasi Pipa bor ditempa untuk mesin Vermeer HDD |
| Model Of rig | Koneksi | Dimensi Pipa pengeboran | Tempering dan Quenching | Min Bending Radius | Max Torque | ||||
| OD Tube | Ketebalan dinding | OD sendi / marah | Bekerja Panjang | Berat | |||||
| (Mm) | (Mm) | (Mm) | (Mm) | (Kg) | Kelas | (M) | Nm | ||
| D7 × 11, D9X13 | Firestick 1 | 42 | 6.5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
| D10X14, D10X15 | Firestick 1 | 42 | 6.5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
| D16 × 20, D18 × 22 | Firestick 1 | 48 | 6.5 | 54 | 3048 | 23.5 | S135 | 30 | 3000 |
| D24X26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24 × 40 | Firestick 1 | 60.3 | 7.5 | 66,7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | Firestick 1 | 60.3 | 7.5 | 66,7 | 4572 | 50 | S135 | 33 | 6300 |
| D33 × 44, D36 × 50 | Firestick 1 atau 2 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33 × 44, D36 × 50 | Firestick 1 atau 2 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36 × 50 | Firestick 1 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36 × 50 | Firestick 1 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36 × 50 | Firestick 1 | 66,7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36 × 50 | Firestick 1 | 66,7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50 × 100/Uni60x70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50 × 100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100/D80 × 100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100 × 120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100 × 120 | Firestick 1 | 89 | 11.5 | 111.5 | 6096 | 150 | S135 | 80 | 27000 |
| Spesifikasi Pipa bor ditempa untuk mesin selokan penyihir HDD |
| Model Of rig | Koneksi | Dimensi Pipa pengeboran | Tempering dan Quenching | Min Bending Radius | Max Torque | ||||
| OD Tube | Ketebalan dinding (Mm) | OD sendi / marah | Bekerja Panjang | Berat | |||||
| (Mm) | (Mm) | (Mm) | (M) | (Kg) | Kelas | (M) | Nm | ||
| JT820/920 | DW | 42 | 6.5 | 50.8 | 2 | 13 | S135 | 26 | 2000 |
| JT920L | DW | 42 | 6.5 | 50.8 | 3 | 21 | S135 | 26 | 2000 |
| JT1720 / 1720M1 | DW | 52 | 6.5 | 63 | 3 | 25 | S135 | 30 | 3200 |
| JT2020M1 | DW | 60 | 7.5 | 66,7 | 3 | 35 | S135 | 33 | 6300 |
| JT2720 | DW | 60 | 7.5 | 70 | 3 | 36 | S135 | 33 | 6772 |
| JT2720M1/3020M1 | DW | 68 | 8 | 76 | 3 | 40 | S135 | 33 | 7000 |
| JT4020 | DW | 73 | 10 | 82,5 | 4.5 | 51 | S135 | 51 | 16000 |
| JT4020M1 | DW | 83 | 9 | 89 | 4.5 | 84 | S135 | 65 | 18000 |
| JT7020 / 8020 | DW | 89 | 10 | 101.6 | 4.5 | 100 | S135 | 72 | 24000 |
| Keterangan: kami memproduksi ditempa satu bagian bor batang kompatibel untuk semua mesin selokan penyihir HDD |
