Detail produk:
|
| Model: | Cummins 6CTA (turbocharged dan pengisian air didinginkan) | Pemindahan: | 8,3L (2,19 Galon AS) |
|---|---|---|---|
| Kekuasaan: | 178kW (240HP) | Nilai RPM (Pengaturan pabrik): | 2200RPM |
| Rotasi Motor: | Motor Hidrolik Ganda -Variabel dan Pembuat Reversibel: SAUER-DANFOSS | Bobot: | 14500 Kg (31973 lb) |
| Dimensi Transportasi (P × P × T ): | 5900×2240×2500mm (232.3×88.1×98,4 inci) | ||
| Cahaya Tinggi: | Rig Pengeboran Inti Berlian Hidraulik Penuh,Rig Pengeboran Inti Berlian 178kW,Rig Pengeboran Inti 2200rpm |
||

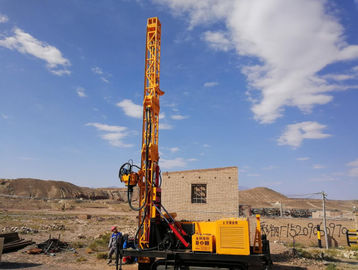

Peralatan Pengeboran Geoteknik Inti Berlian Hidraulik Penuh
Rig pengeboran inti bawah tanah hidrolik cocok untuk lubang pengeboran untuk tujuan eksplorasi tambang, juga dapat digunakan dalam coring permukaan, teknik perkeretaapian, pembuatan terowongan, konstruksi dan proyek pemeliharaan air.Anda pasti akan mendapat banyak manfaat darinya dengan kinerja yang luar biasa dan andal.
I. Fitur Utama rig:
1. Pompa oli menggerakkan motor untuk berputar, silinder hidrolik bekerja tanpa menara.
2. Sistem rotasi, umpan, pemompaan, dan penjepitan mesin bor inti bergantung pada penggerak fluida;membuat pekerjaan pengeboran Anda lebih lancar daripada pesaing mana pun;
3. Kecepatan pengeboran yang cepat dapat mengebor lubang dari sudut mana pun di terowongan kerja demi kolom, mengalahkan penerapan;
4. Dengan V-guide, rig memberikan konsentrisitas tertinggi tentang sumbu utama;
5. Mudah dirawat, diperbaiki, dibongkar, dipasang dan dipindahkan.
Semua rig pengeboran inti bawah tanah hidrolik terdiri dari unit daya, badan mesin, panel kontrol, unit rotasi, pemegang batang dan pompa lumpur.
II.Parameter Kinerja Utama HYDX-6
Angka-angka dalam tabel ini telah dihitung, berdasarkan pengalaman lapangan, dan dapat diharapkan secara wajar.Kapasitas pengeboran yang sebenarnya akan tergantung pada peralatan dan kondisi yang ada, teknik pengeboran dan peralatan yang digunakan.
| Mesin diesel | Model | Cummins 6CTA (turbocharged dan pengisian air didinginkan) |
| Pemindahan | 8,3L (2,19 Galon AS) | |
| Kekuasaan | 178kW (240HP) | |
| Nilai RPM (Pengaturan pabrik) | 2200rpm | |
| Kapasitas Pengeboran | Rig Inti Berlian Hidrolik BQ | 2000 m (6560 kaki) |
| NQ | 1600 m (5248 kaki) | |
| markas besar | 1300 m(4264 kaki) | |
| Rig Inti Berlian Hidrolik PQ | 1000 m (3280 kaki) | |
| Rotasi Motor | Motor Hidrolik Ganda -Variabel dan Pembuat Reversibel: SAUER-DANFOSS | |
| RPM | Dua Shift/ Perubahan Stepless 0-1100 RPM | |
| Rasio Rig Inti Berlian Hidraulik | 1 8,776: 1 2 2,716: 1 | |
| Pembuka Kepala | cara geser ke samping dengan penggerak hidrolik | |
| Kepala Bor | Chuck Hidrolik (PQ) | Dibuka secara hidraulik, Penjepit Pegas Cakram, Biasanya C Kapasitas Memegang Aksial Tipe Tertutup 222 400 N |
| Maks.Torsi | 6400 N·m(4717 lbf·ft) | |
| Tahan Diameter | 121 mm (4,76 inci) | |
| Maks.Kapasitas angkat Spindle | 220 kN (49456 lbf) | |
| Maks.Kekuatan Makan | 110 kN (24728 lbf) | |
| Pompa Utama | Pompa hidrolik: Perpindahan variabel Piston aksial Pompa Triplex untuk penggerak rotator, pompa lumpur winch & jack leveling.Dengan sistem penginderaan beban. | Pembuat: DANFOSS Pompa Pertama: 200LPM pada 31.5MPa Pompa Kedua: 120LPM pada 28MPa Pompa Ketiga: 102 LPM pada 16MPa |
| Tangki Hidrolik | Kapasitas | 420 L (111 Galon AS) |
| Kecepatan Pengangkatan (kawat tunggal) | 38-70m / mnt (drum telanjang) | |
| Kapasitas Utama | Gaya angkat (kawat tunggal) | 120kN (26976 lbf) |
| Kerekan | Diameter Kawat Baja | 22mm (0,86 inci) |
| Panjang Kawat Baja | 50 m (164 kaki) | |
| Kapasitas Wireline Hoist | Gaya Pengangkatan (kawat tunggal) | 15 kN (3372 lbf) (drum telanjang) |
| Diameter Kawat Baja | 6mm (0,24 inci) | |
| Panjang Kawat Baja | 2000 m (6560 kaki) | |
| Tinggi tiang | 11 m (36 kaki) | |
| Sudut Penyesuaian Tiang | 0°—90 ° | |
| Sudut Pengeboran Rig Inti Berlian Hidraulik | 45º dari horizontal ke 90ºvertikal ke bawah | |
| Tiang kapal | Makan Stroke | 3800mm (150 inci) |
| Stroke Slip | 1500mm (59 inci) | |
| Tarik Umpan | 22000kg (48510 lb) | |
| Umpan Dorong | 11000kg (24255 lb) | |
| Tarik Batang | 3m atau 6m (9,84 kaki atau 19,68 kaki) | |
| Jenis | Pompa Reciprocating Triplex Plunger | |
| Model | BW320 | |
| Pompa lumpur | Pukulan | 110mm (4,3 inci) |
| volume keluaran | 320.230.165.118 L/mnt (84,5, 61, 44, 31 Galon AS/mnt) | |
| Tekanan debit | 4.0, 5.0, 6.0, 8.0 Mpa (580, 725, 870, 1160 psi) | |
| Penjepit Kaki | Lingkup Penjepitan | 55,5-117,5 mm (2,19-4,63 inci) melalui lubang 154mm (6,06 inci) |
| Bobot | 14500 Kg (31973 lb) | |
| Yang lain | Dimensi Transportasi (P × P × T ) | 5900×2240×2500mm (232.3×88.1×98,4 inci) |
| Cara Transportasi | Perayap Baja |
