Detail produk:
|
| Jenis: | HYDX-6 Kendali Inti Diamond Diamond | Kekuatan: | 179KW |
|---|---|---|---|
| Model: | Komando 6CTA8.3-C240 | Kecepatan: | 2200 rpm |
| BQ: | 2000m | NQ: | 1800m |
| HQ: | 1300M | PQ: | 1000m |
| Berat badan: | 14500kg | Dimensi: | 6250 * 2220 * 2500mm |
| Menyoroti: | Rig bor hidrolik,Inti bor rig |
||

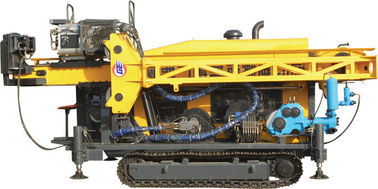

Cummins 6CTA 1300m HQ (89mm) HYDX-6 Rig Inti Inti Kendali Hidrolik
I. Pendahuluan Umum
Ini adalah rig pengeboran yang benar-benar baru yang dikembangkan berdasarkan teknik-teknik canggih di dunia. HYDX-6 masuk akal dalam desain, sangat baik dalam performa, mudah dioperasikan dan nyaman untuk perawatan.
Rig inti berlian hidrolik HYDX-6 dapat diterapkan pada pengeboran miring dan vertikal. Sebagai rig yang dilengkapi dengan berlian dan paduan sedikit paduan karbida, dapat digunakan di bidang geologi, metalurgi, pertambangan batubara, industri nuke dan pengukuran hidrologi. Ini adalah rig bor China yang luar biasa untuk pengeboran BQ, NQ, HQ, dan PQ.
Fitur utama dari rig :
Rig inti berlian intinya, dilengkapi dengan lintasan, memiliki sistem penggerak hidrolik. Ini memiliki struktur singkat tapi maju, dengan kepala dayanya digerakkan oleh motor variabel dan kecepatannya disesuaikan untuk 2 gigi. Dengan silinder oli yang bekerja dengan rantai yang cepat berubah, kinerjanya stabil dan bisa diandalkan. Tiang ini dapat diatur dalam kisaran 0 ° sampai 90 ° untuk memastikan sudut pengeboran lubang yang tepat. Pusat gravitasi rendah rig menjanjikan operasi yang stabil. Dan inti berlian berlian inti ini menyediakan kondisi kerja yang nyaman dan nyaman dengan pandangan yang luas. Singkatnya, rig inti berlian intinya memiliki garis besar yang indah dan menunjukkan ide desain yang berorientasi pada orang.
(1) Reliable Quality Hydraulic Diamond Core Rig
Bagian utama dan peralatan tambahan, termasuk mesin, mesin diesel, pompa hidrolik, peredam gigi dan beberapa katup kunci dan aksesoris hidrolik, semuanya adalah produk dengan merek terkenal.
(2) Efisiensi Tinggi
Torsi besar, tenaga penggerak yang hebat, desain rasional dan praktis, mode pengendali canggih dan batang pengeboran sepanjang 6 meter (19,7 kaki) menjamin efisiensi operasi rig yang tinggi.
(3) Perlindungan Lingkungan
Mesin diesel dirancang secara profesional untuk mengurangi kebisingan dan kontaminasi lainnya (Kebisingan tidak boleh lebih dari 72db), yang membuat rig ini layak dioperasikan di daerah perkotaan.
(4) Penghematan Energi Rig Inti Inti Hidrolik
Teknik canggih pemuatan sensor-loading membantu rig inti berlian intravena mengurangi konsumsi tenaga penggerak dan pelepasan panas sampai batas minimum.
HYDX-6 memiliki tampilan luar yang luar biasa, struktur yang dipadatkan, fungsi yang andal, dan sistem operasi yang fleksibel. Semua faktor ini telah membuat rig menjadi pilihan terbaik di antara produk yang sama di pasar domestik dan luar negeri.
II. Parameter Kinerja Utama HYDX-6
Angka dalam tabel ini telah dihitung, berdasarkan pengalaman lapangan, dan mungkin cukup diharapkan. Kapasitas pengeboran aktual akan tergantung pada alat dan kondisi in-hold, teknik pengeboran dan peralatan yang digunakan.
| Mesin diesel | Model | Cummins 6CTA (turbocharged dan charge water cooled) |
| Pemindahan | 8.3L (2,19 US Gallons) | |
| Kekuasaan | 178 kW (240HP) | |
| RPM nilai (pengaturan pabrik) | 2200rpm | |
| Kapasitas Pengeboran | BQ Hydraulic Diamond Core Rig | 2000 m (6560 kaki) |
| NQ | 1600 m (5248 kaki) | |
| HQ | 1300 m (4264 kaki) | |
| Rig Inti PQ Hydraulic Diamond | 1000 m (3280 kaki) | |
| Rotasi Motor | Double Hydraulic Motor-Variable dan Reversible Maker: SAUER-DANFOSS | |
| RPM | Dua Shifts / Stepless Change 0-1100 RPM | |
| Rasio Rig Inti Diamond Hidrolik | 1st 8.776: 1 2nd 2.716: 1 | |
| Kepala pembuka | Demikian juga dengan sliding sliding dengan hydraulic drive | |
| Kepala Drill | Chuck Hidrolik (PQ) | Dibuka secara hidrolik, Disc Spring Clamping, Biasanya C Closed Type Axial Holding Capacity 222 400 N |
| Maks. Torsi | 6400 N · m (4717 lbf · ft) | |
| Tahan Diameter | 121 mm (4,76 inci) | |
| Maks. Mengangkat kapasitas Spindle | 220 kN (49456 lbf) | |
| Maks. Memberi makan | 110 kN (24728 lbf) | |
| Pompa Primer | Pompa hidrolik: Perpindahan variabel piston aksial Pompa tripleks untuk penggerak rotator, pompa lumpur winch & jack leveling. Dengan sistem penginderaan beban. | Pembuat: DANFOSS Pompa 1: 200LPM pada 31.5MPa Pompa ke 2: 120LPM pada 28MPa Pompa ke-3: 102 LPM pada 16MPa |
| Tangki hidrolik | Kapasitas | 420 L (111 Gallons AS) |
| Kecepatan pengangkat (kawat tunggal) | 38-70m / menit (drum telanjang) | |
| Kapasitas Utama | Kekuatan melayang (kawat tunggal) | 120kN (26976 lbf) |
| Kerekan | Diameter Kawat Baja | 22 mm (0,86 inci) |
| Panjang Kawat Baja | 50 m (164 kaki) | |
| Kapasitas Wireline Hoist | Kekuatan pengangkat (kawat tunggal) | 15 kN (3372 lbf) (drum telanjang) |
| Diameter Kawat Baja | 6 mm (0,24 inci) | |
| Panjang Kawat Baja | 2000 m (6560 kaki) | |
| Tinggi badan | 11 m (36 kaki) | |
| Mast Adjusting Angle | 0 ° -90 ° | |
| Sudut Pengeboran Rig Inti Diamond Hidrolik | 45º dari horisontal sampai 90ºvertical down | |
| Tiang kapal | Memberi makan stroke | 3800 mm (150 inci) |
| Slippage Stroke | 1500 mm (59 inci) | |
| Feed Pull | 22000kg (48510 lb) | |
| Feed Thrust | 11000 kg (24255 lb) | |
| Tangkai batang | 3m atau 6m (9.84feet atau 19.68feet) | |
| Mengetik | Reciprocating Pump Triplex Plunger | |
| Model | BW320 | |
| Pompa lumpur | Pukulan | 110mm (4,3 inci) |
| Volume output | 320,230,165,118 L / menit (84,5, 61, 44, 31 Gallons AS / menit) | |
| Discharge pressure | 4.0, 5.0, 6.0, 8.0 Mpa (580, 725, 870, 1160 psi) | |
| Klem kaki | Clamping Scope | 55.5-117.5 mm (2,19-4,63 inci) melalui lubang Ф154mm (6,06 inci) |
| Berat | 14500 Kg (31973 lb) | |
| Lainnya | Dimensi Transportasi (L × W × H) | 5900 × 2240 × 2500mm (232,3 × 88,1 × 98,4 inci) |
| Cara transportasi | Perayap baja |
