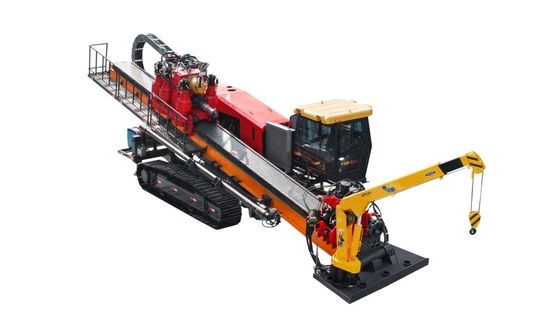

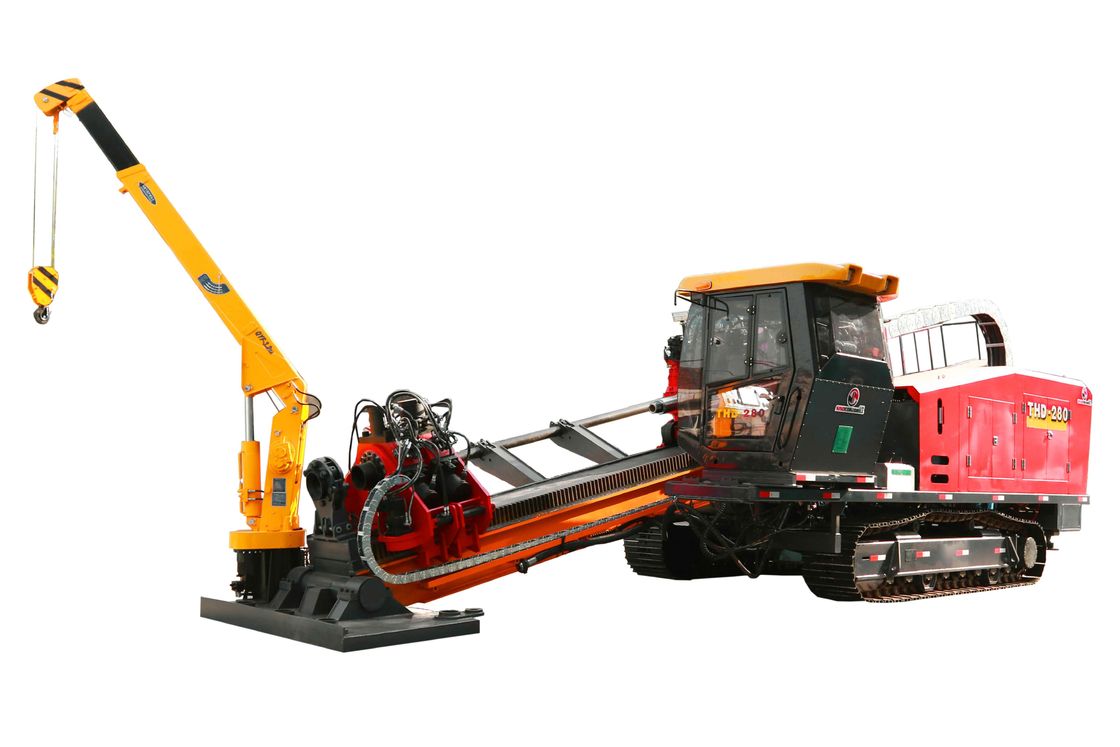

280T Smart Operating Cabin Dengan Real-Time Monitoring Horizontal Directional Drilling Rig

280T Smart Operating Cabin Dengan Real-Time Monitoring Horizontal Directional Drilling Rig

Gambaran Produk:

Motor diesel Weichai turbocharged common rail 390kW yang memenuhi standar National Stage III, menghasilkan 530 tenaga kuda.Sistem hidrolik menggunakan sistem distribusi beban cerdas dual-circuit tertutup + terbuka, memastikan kinerja optimal untuk propulsi, retrasi, dan rotasi dalam kondisi yang kompleks.Sistem Thrust and Pullback dilengkapi dengan gear-rack drive 6 tahap 280 ton dengan transmisi 3 langkah-kurang disesuaikan Sistem rotasi memberikan torsi yang sangat tinggi 60.000 Nm dan modus retraksi cepat 25.000 Nm.memungkinkan efisiensi pengeboran "single-pass" dengan torsi 70.000 Nm dan torsi 140.000 Nm, mempercepat perubahan batang dengan 40 detik.Crane di atas kapal, kabin operasi cerdas dengan pemantauan real-time dari lebih dari sepuluh titik data. sementara kontrol ganda (wireline + manual) sistem emergency walking,dikombinasikan dengan bidang pandang operasi yang luas, , keselamatan dan efisiensi operasional menjadi prioritas.

Aplikasi khas:

• Pemasangan kabel telekomunikasi perkotaan dan pedesaan

• Jalur pipa gas dan air di bawah jalan atau sungai

• Membangun saluran listrik di daerah yang padat

• Proyek infrastruktur kota jangka menengah

Konfigurasi opsional:

• Batang pengeboran dalam berbagai panjang dan diameter

• Kabin operator yang dapat disesuaikan

• Sistem pelacakan berbasis GPS

• Sistem pencampuran dan daur ulang lumpur di kapal

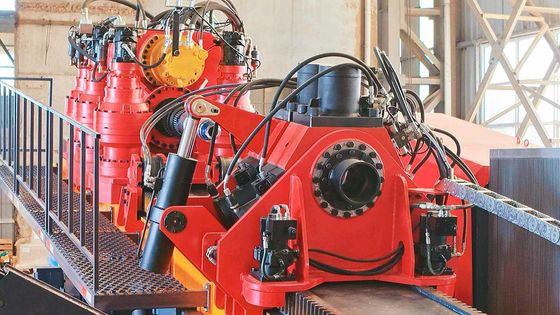

Push/Pull Drive

Kapasitas dorong / tarik maksimum: 6 gigi, 280 ton

Sistem dorongan/penarik: rak dan pinion,

4 Penggerak gigi; 3 langkah-kurang diatur

I gear: 8 m/menit

Gir II: 18 m/menit

Gir III: 30 m/menit

Rotasi

Sistem putar: penggerak gigi, 2 langkah-kurang pengaturan kecepatan.

Maks. Torsi rotasi

I gear: 60000Nm @ 40r/min

II gear: 25000Nm @ 100r/min

Kekuatan mesin

Produsen: Weichai Power Co., Ltd.

Nilai nominal:390kw/2100r/min

Kondisi operasi: Dorong/Tarik dan rotasi dapat memenuhi indeks kinerja maksimum yang terdaftar di atas.

Sistem hidraulik

Sistem tertutup push-pull rotary, sirkuit bantu mengadopsi sistem sensing beban terbuka.

Ruang operasi

Ruang operasi double-occupation, built-in worktable dengan mesin utama

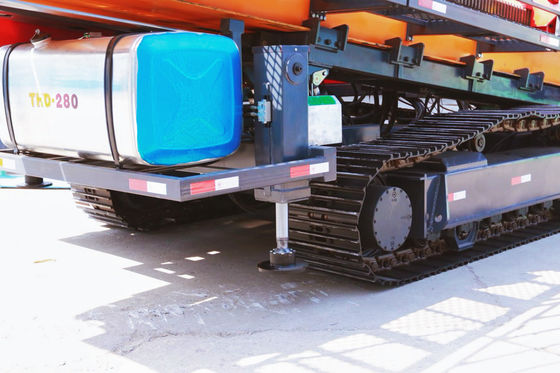

Penjelajah

Bentuk rel rantai ulat

Crawler mendaki sudut: 25 derajat

Crawler bergerak kecepatan: 2,5 km / h

Mast

Struktur jenis pengelasan tiang, tiang dapat diangkat di depan untuk kenyamanan mesin

Sudut penetrasi tiang: 8°~16°

Crane

3T derek lengan lurus, radius kerja 6m.

Tongkat pengeboran

Panjang pipa bor hingga 6 meter, diameter sekrup 127mm NC50, OD Adaptor :165 sampai 168mm

Klem kaki:

Klem kaki: jarak yang dapat disesuaikan, belenggu yang akurat, stabil dan dapat diandalkan.

Rantai secara otomatis memusatkan dan memegang rantai

Max. Membuat Torsi: 70000Nm

Maks. Torsi rem: 140000Nm

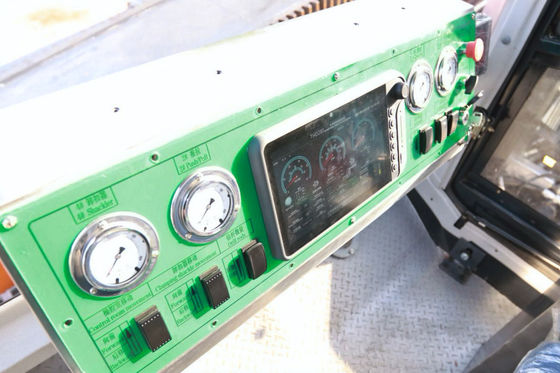

Aksesoris: tekanan, aliran, kecepatan dan lebih dari 10 item data lainnya secara langsung ditunjukkan di ruang operasi, mudah dianalisis dan menilai situasi aplikasi.

Berat mesin utama: 34 Ton

Dimensi:12.5mX3.15mX3.3m
