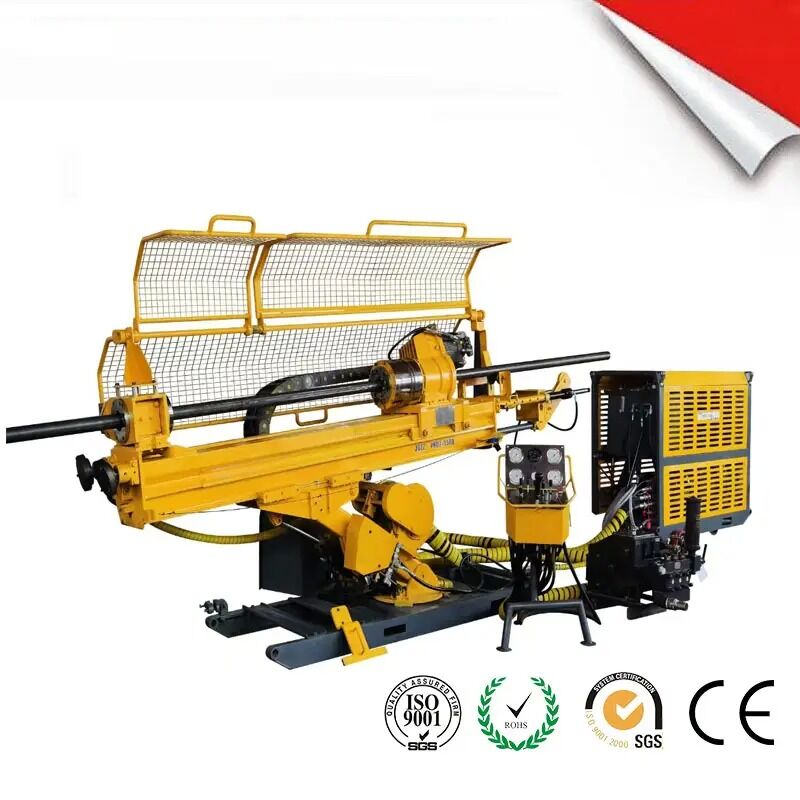

Unit Pengeboran Inti UN1000

Nama Merek:	SINOCOREDRILL
Nomor Model:	UN1000
Jumlah Pesanan Minimum:	T/A
Ketentuan Pembayaran:	L/C,T/T

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Sertifikasi:

ISO9001

Kapasitas pengeboran:

BQ1300M; NQ1000 juta; HQ500M

Aplikasi:

Eksplorasi mineral ； Bawah Tanah ； Terowongan

Motor Listrik/ Tenaga RPM:

75kW (1450r/mnt)

Torsi Maks:

1650nm

Kecepatan spindel:

0-1400r/menit

Sudut pengeboran:

0-180° Segala arah di Luar Angkasa

Menyoroti:

rig pengeboran inti bawah tanah

Unit pengeboran bawah tanah UN1000

Pengeboran inti dengan garansi

Deskripsi produk

Fitur Utama

Struktur tiang dengan daya tarik dan dorongan yang sama

Mast adalah tulang punggung dari rig pengeboran. Silinder minyak batang ganda terhubung langsung ke mast, yang dapat mengurangi biaya pemeliharaan dan memberikan daya tarik dan dorongan yang sama.Pengeboran UN1000 memiliki kemampuan untuk mengebor ke atas tanpa modifikasi untuk tiangKedua sisi tiang dilengkapi dengan strip tahan aus, memastikan umur layanan yang panjang dan biaya pemeliharaan yang rendah.

Pemegang pegas nitrogen

Pemegang pegas nitrogen secara hidrolik dibuka dan disegel oleh nitrogen. umur silinder minyak nitrogen dapat mencapai hingga 1 juta kali, sangat mengurangi biaya pemeliharaan peralatan.Hubungan antara chuck dan pemegang dapat menghindari risiko pipa bor jatuh akibat kesalahan manusia.

Komponen Kepala Daya Mekanis

kepala daya adalah inti dari pengeboran rig. pengeboran rig PHD mengadopsi desain bantalan ekstra-besar untuk meningkatkan daya tahan. gearbox sepenuhnya tertutup,yang dapat dengan mudah mengatasi operasi pengeboran pada berbagai sudut. Slip dapat dengan cepat diganti untuk memenuhi persyaratan konstruksi pipa bor B, N dan H. Chuck dikencangkan oleh pegas dan dilepaskan secara hidrolik,tanpa kekhawatiran kebocoran minyak yang mudah dari capsule chucks.

Spesifikasi

Diameter Lubang Bor	kedalaman pengeboran (ke bawah/horisontal/ke atas)
B	1300m / 1300m / 800m
N	1000m / 1000m / 500m
H	500m / 500m / 300m
Sudut Pengeboran	0-180° Omnidirectional
Daya Motor / Kecepatan	75kW / (1450 rpm)
Aliran maksimum pompa utama	145L/menit
Tekanan maksimum dari pompa utama	30MPa
Aliran maksimum pompa bantu	65L/menit
Tekanan maksimum pompa bantu	24MPa
Stroke Makan	1.8m
Kecepatan Makan	0.8m/s
Kekuatan pemakanan	108KN
Kekuatan angkat	108KN
Mode Mengemudi	Motor listrik
Diameter dalam spindle melalui lubang	93mm
Kecepatan Spindle	0-1400 rpm
Torsi maksimum	1650Nm
Kekuatan Angkat Winch	12KN (Tembakan kosong) 4KN (Tembakan penuh)
Kapasitas Tali	1300m
Kecepatan tali	250m/menit (Tembakan penuh) 90m/menit (Tembakan kosong)
Diameter tali kawat baja	5 mm
Perbedaan Tekanan Kerja Winch	20MPa
Jenis pemegang	Silinder Minyak Nitrogen
Diameter lubang maksimum pemegang	170 (Tutup Dihapus)
Kekuatan Penangkap Aksial	118KN
Tekanan Maksimal Pompa Lumpur	10MPa
Aliran maksimum pompa lumpur	160L/menit
Dimensi keseluruhan rig pengeboran (L × W × H)	3800 × 980 × 1890 mm
Dimensi pembangkit listrik (L × W × H)	2080 × 1100 × 1660 mm
Dimensi platform operasi (L × W × H)	420 × 700 × 1100 mm
Berat tempat tidur	1900KG
Berat kendaraan bertenaga	1100KG
Berat Platform Operasi	80kg

Jaring pelindung memastikan keselamatan operator.
Silinder minyak komposit batang ganda memungkinkan tubuh mesin terpendek dan pukulan maksimum, memungkinkan konstruksi dengan pipa bor 3m untuk meningkatkan efisiensi kerja,dengan kecepatan konstan dan dorongan yang sama dan kekuatan tarik.
Sistem kontrol listrik dilengkapi dengan beberapa perlindungan untuk memastikan peralatan dan keselamatan pribadi.
Penggerak pegas mekanik dapat diandalkan dan tahan lama, secara efektif memecahkan masalah kebocoran minyak yang mudah dari penggerak kapsul.
Modul daya mudah disesuaikan dengan lokasi.
Salinan U6 Atlas Copco Eprioc.

Aplikasi

Perangkat dasar bawah tanah Sinocoredrill memiliki desain canggih, serbaguna dan kompak yang membuatnya ideal untuk lingkungan bawah tanah dan berbagai aplikasi.
